华为AM115耳机

前二年，华为商城买的华为AM115 耳机49元。近日右侧塞不出声儿了。看我是如何修复。

首先，判断故障点。

耳机插入手机，随便播放个音乐让正常的耳机出声音。然后，分别摇动不出声音耳塞和插头的根部，这步要仔细且耐心。捏住耳机线的根部沿线的方向向耳塞推，向插头方向推。通常断点地方在推的时候有可能接触上，会出声音，那么，断点就在这里了。耳机线在这三个根部断的概率极大。我这个耳机就断在了插头根部了。请看下图。

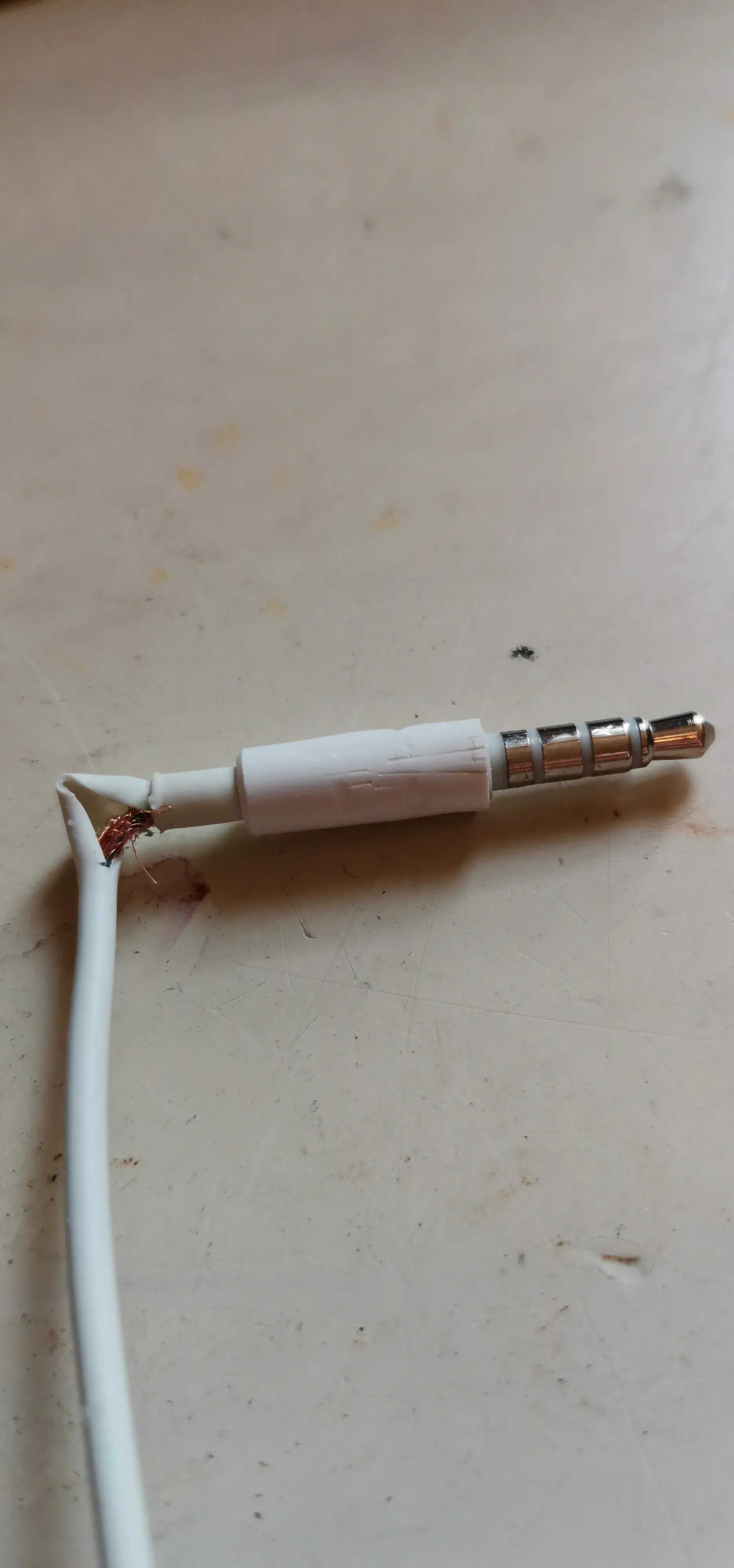

有断线

接下来，用美工刀切开可以看到有断线。用电热吹风机对插头加热，待插头外壳软化后，用钳子转圈夹，就能把插头的外壳脱开了。

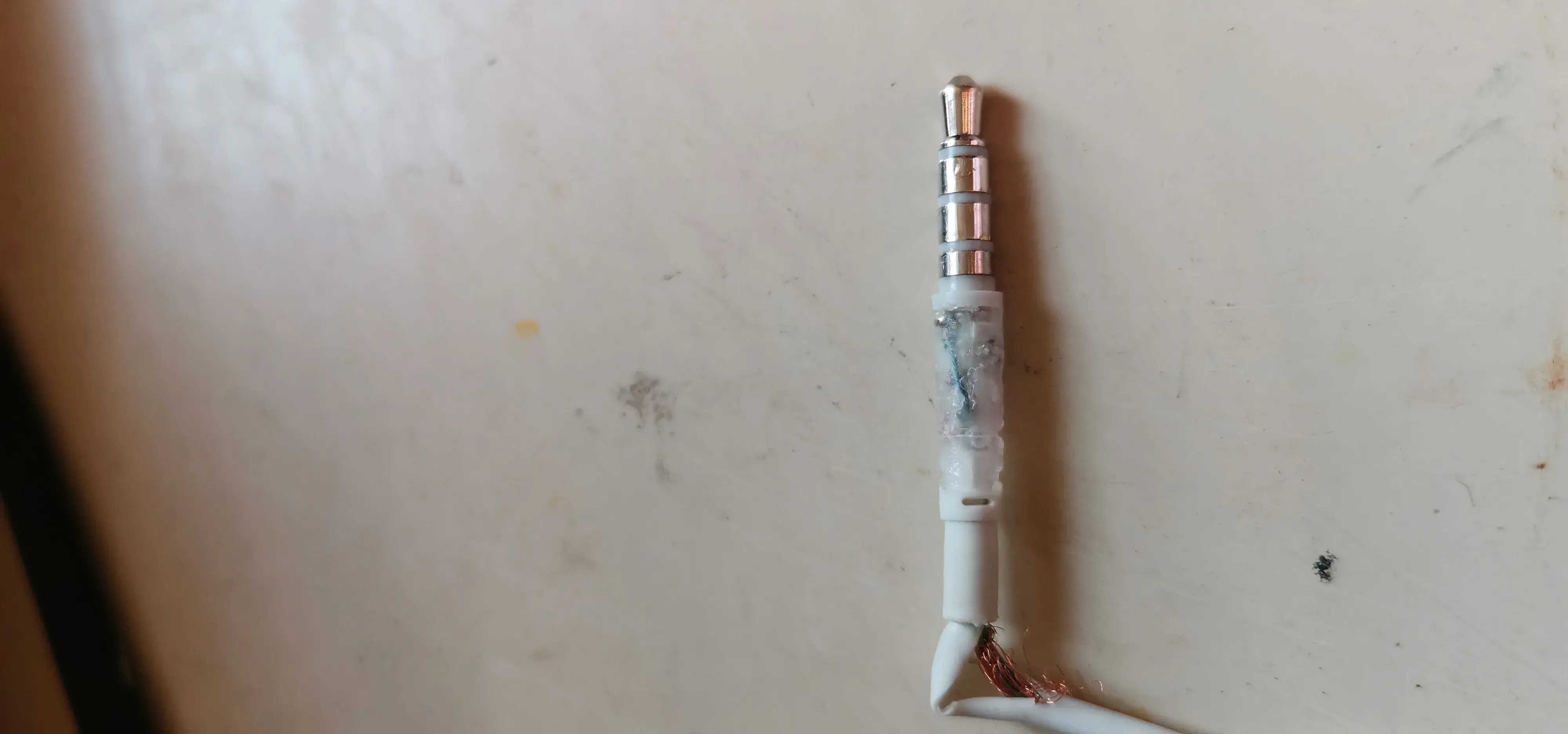

脱去外壳的样子

可以看到，插头内有胶包裹。继续用吹风机（热风枪）对着有胶的部分加热，软化后用牙签剔除胶物。露出插头四个焊点。用手机拍照焊点的照片，分别记下焊点上线的颜色，方便后面重新焊接。

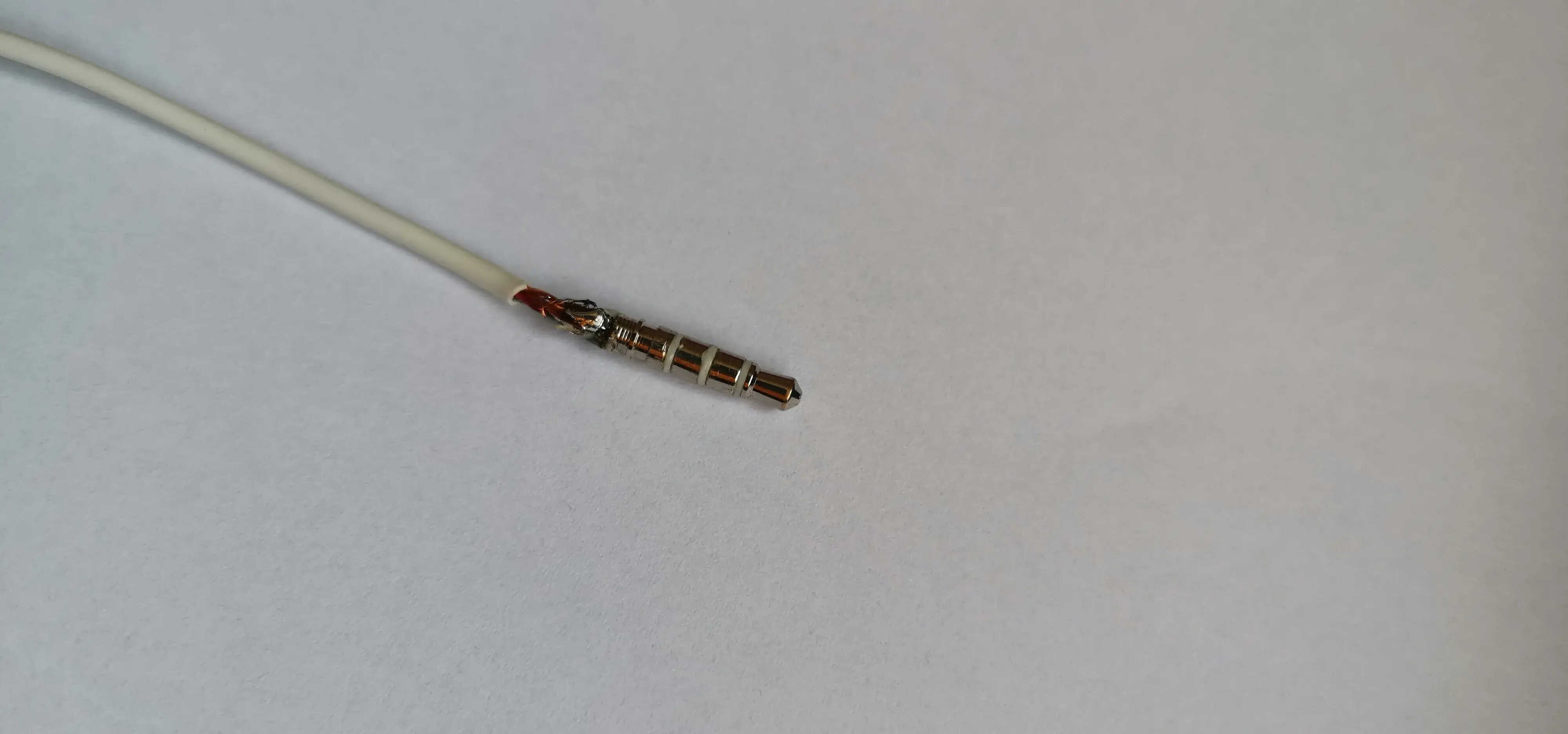

脱胶后的样子

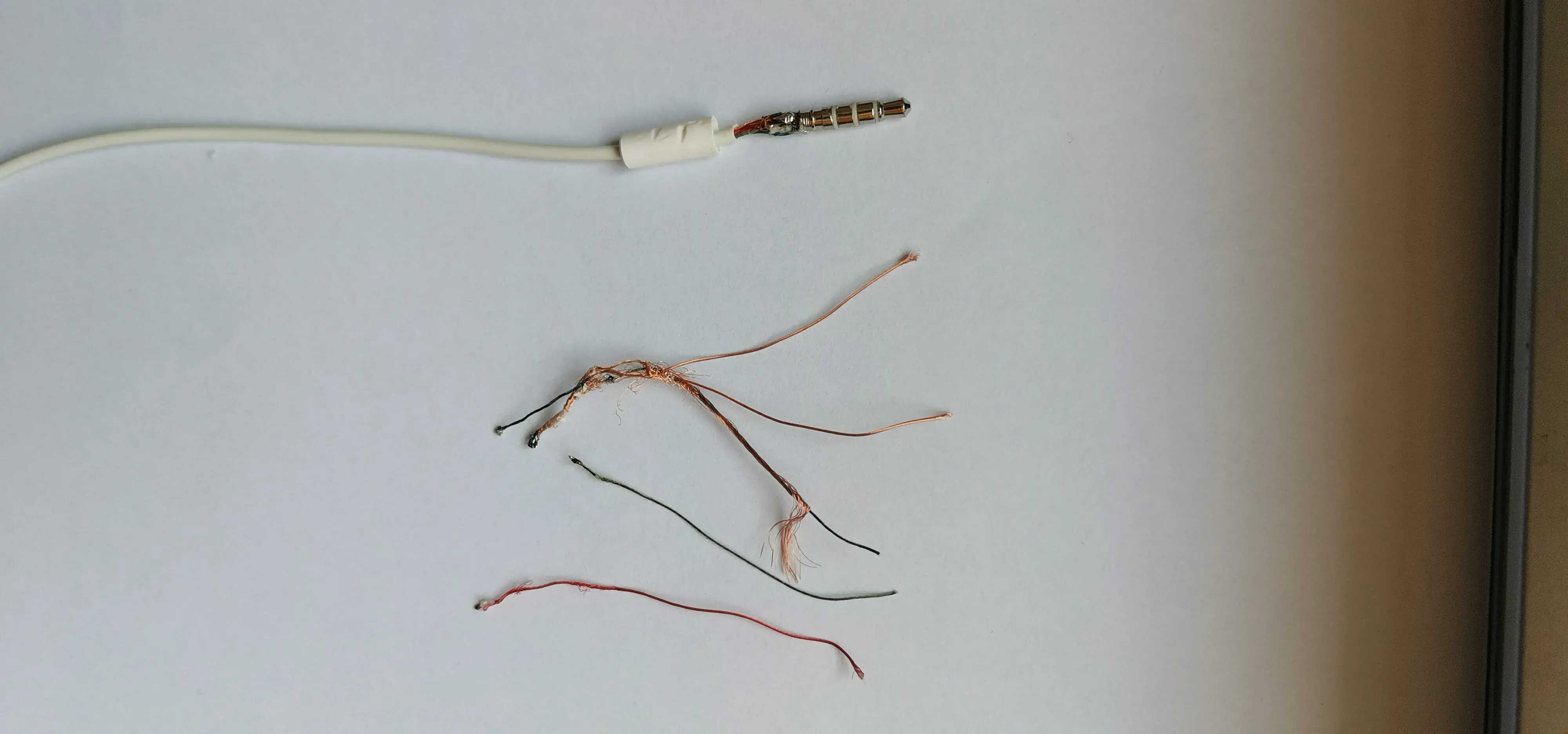

把耳机线焊下来。向后延5-10厘米剪断。剥出一点五厘米头。

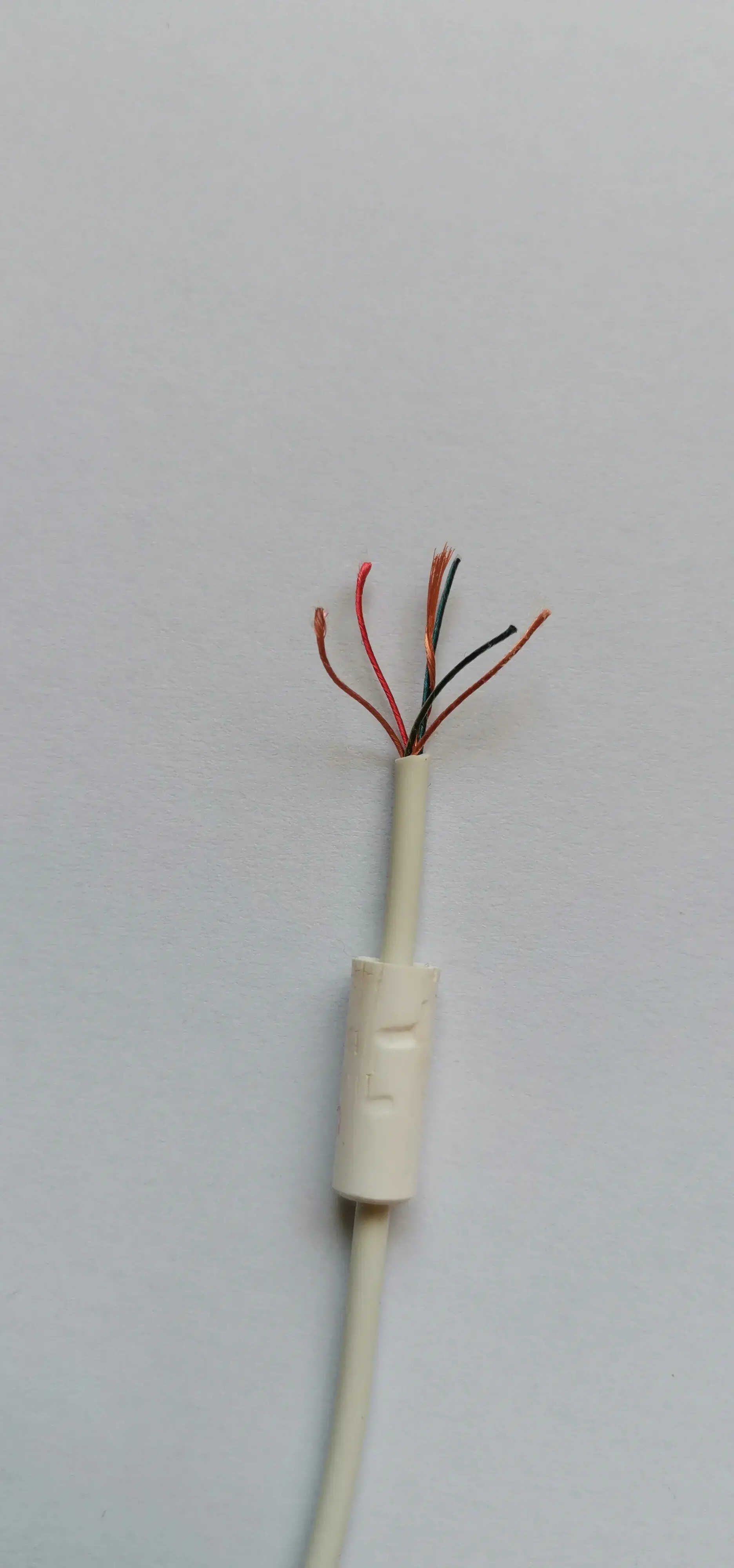

仔细看，它有五个头。分别是铜本色（实际就是漆包线）二个（很多细线组成），红绿蓝（很多细线组成，线芯由纤维组成）各一个。其中，蓝色线的外面包有铜线（实际也是漆包线），这蓝线是麦克风线。

重申一下，红绿蓝三条线，外面是带色的铜线（实际就是漆包线，漆的颜色不同），中间有个芯，是白色纤维，用来抗拉的，它的存在，很不容易吃锡。

因为所有的线都是漆包线，所以要用小刀轻刮每个头的前端，转着圈刮，大约二毫米，不能多了。提前上好锡。不上锡根本焊不上。将铜本色二个头和蓝线的外部铜线合在一起成为一个头，这样只有四个头了。分别是红绿蓝铜。对照原来的焊点焊接下就好了。

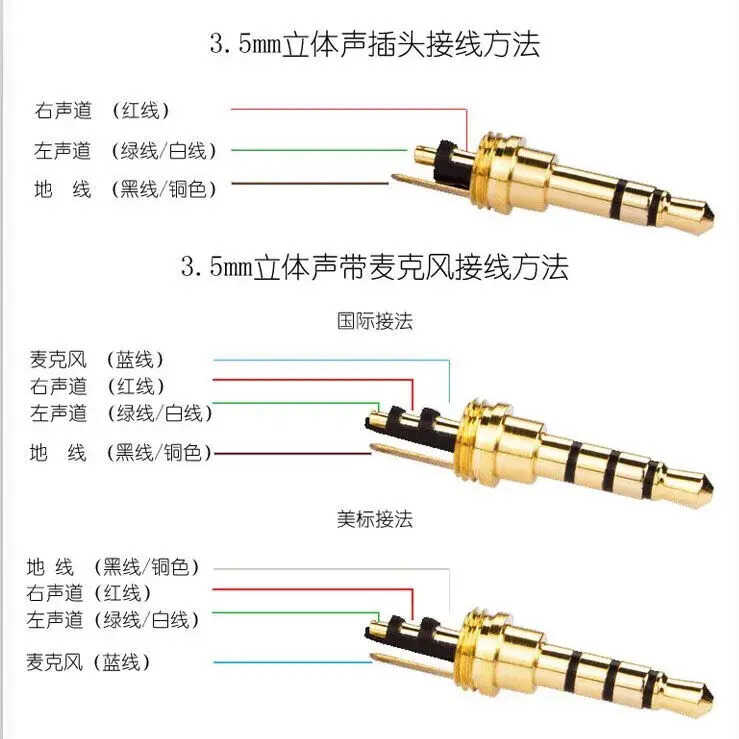

如果没记录，可参考下图焊接。

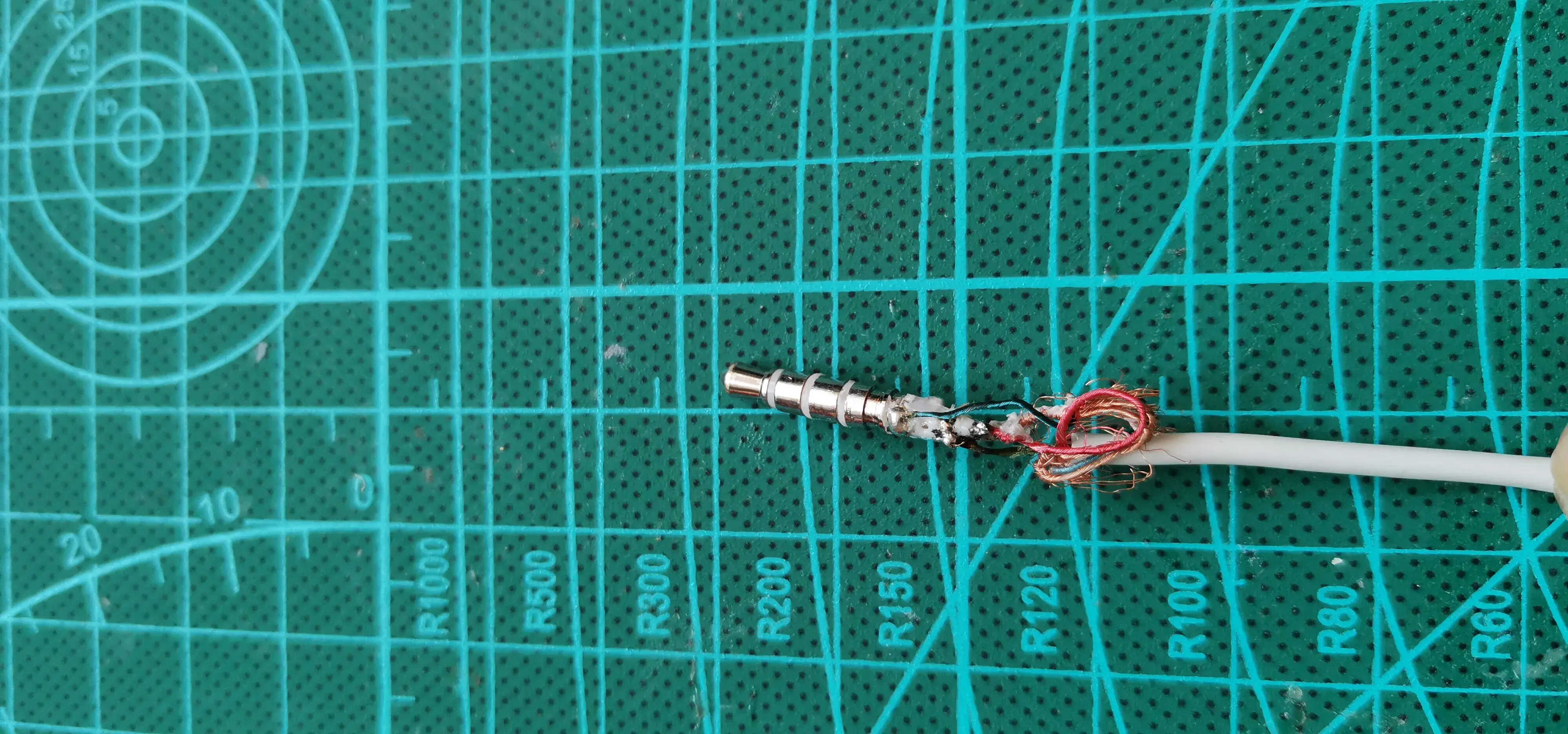

焊接好后的样子



接线图

用万用表测试各焊点和插头端的连接，不要有断路和短路。再插入手机试下，声音正常。

用热融枪打胶，趁热推上外壳，完美。

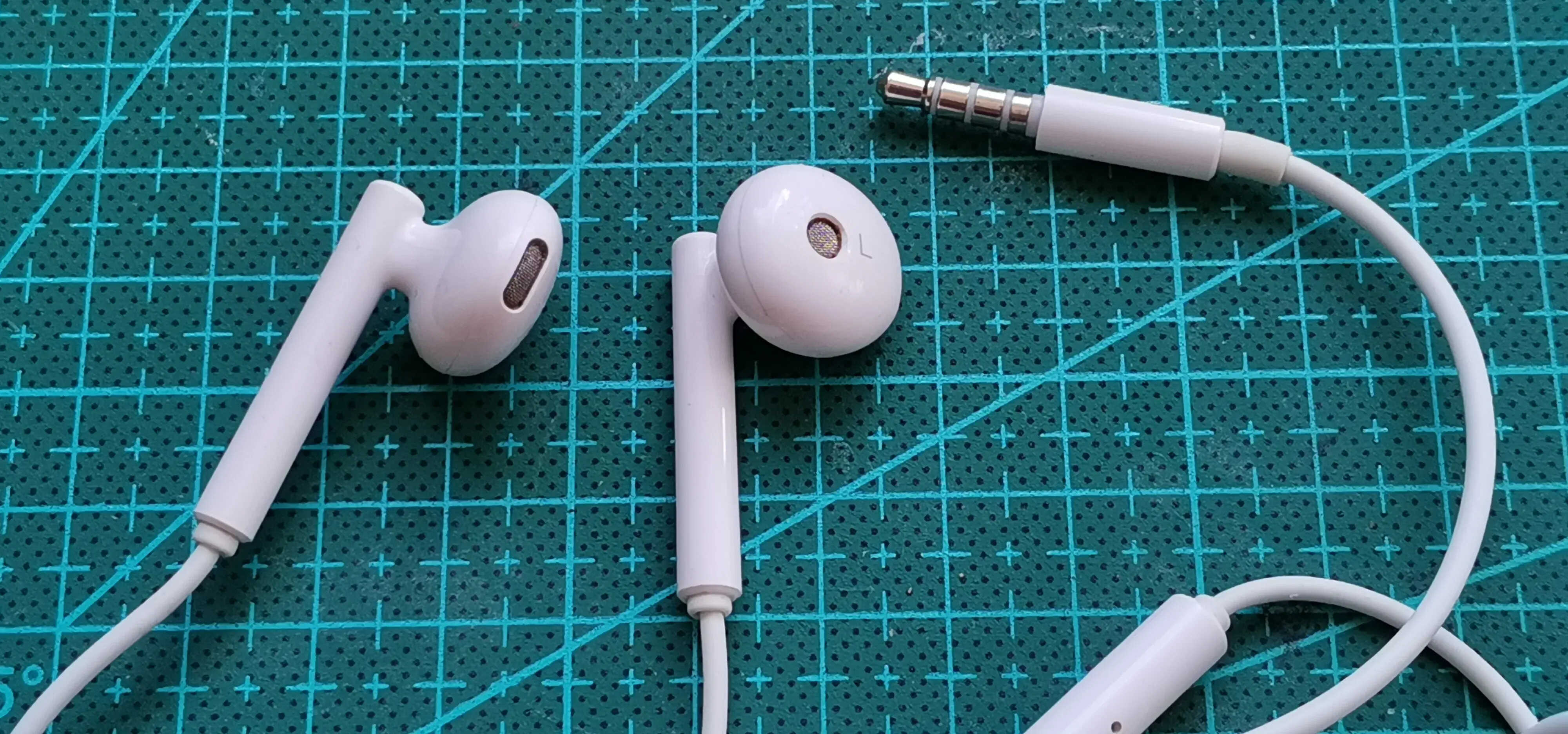

修复后的样子
