随着手游玩家的快速提升，众多品牌开始推出相应的外设产品，用以提供更佳的游戏体验。其中包括了外设按键、散热背夹、以及蓝牙游戏耳机等。其中，蓝牙耳机抛弃了传统耳机的线材束缚，为游戏玩家提供了更自由的无线音频体验。

此次将要拆解的便是SANSUI山水旗下的一款蓝牙游戏耳机，型号TW17。山水TW17在外观上具有非常独特的设计，并配备有七彩的RGB呼吸灯，用于烘托游戏耳机的电竞氛围。

配置上，支持蓝牙版本5.1，支持游戏/音乐双模式，支持ENC环境降噪；配备有APP，实现扩展功能；续航方面，单次续航时间约5小时，综合续航时间约30小时；下面就来看看这款产品的详细外观设计及内部结构配置信息吧~

一、山水TW17真无线游戏耳机开箱



包装盒设计非常具有电竞风格，正面设计有火焰形式的“山水”品牌LOGO，展示有耳机的外观渲染图，ENC环境降噪、RGB炫彩呼吸灯、APP自定义、游戏/音乐双模式的功能特点，以及产品名称TWS GAME蓝牙游戏耳机。



包装盒背面展示了充电盒的独特外观设计，更详细的功能特点，以及部分参数信息。蓝牙版本：5.1，阻抗：32Ω，喇叭尺寸：10mm，续航时间：约5小时，待机时间：约120小时，额定输入：5V，频率响应：20Hz-20KHz。



包装盒一侧展示有山水TW17的座舱结构设计，以及品牌LOGO。



另外一侧展示了耳机的整体外观设计和品牌LOGO。

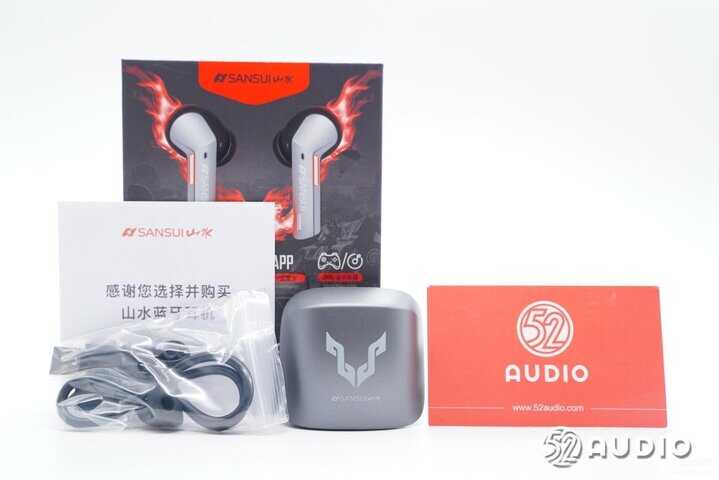

包装盒内部物品有耳机、耳塞、充电线和产品说明书。

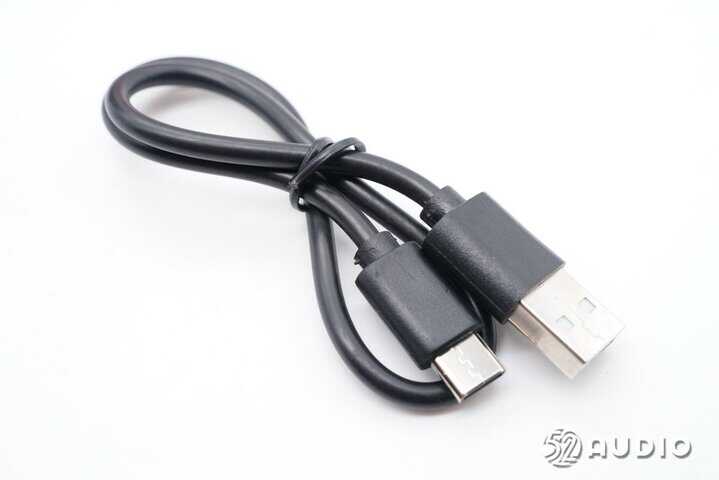

充电线采用了USB-A to Type-C充电接口。

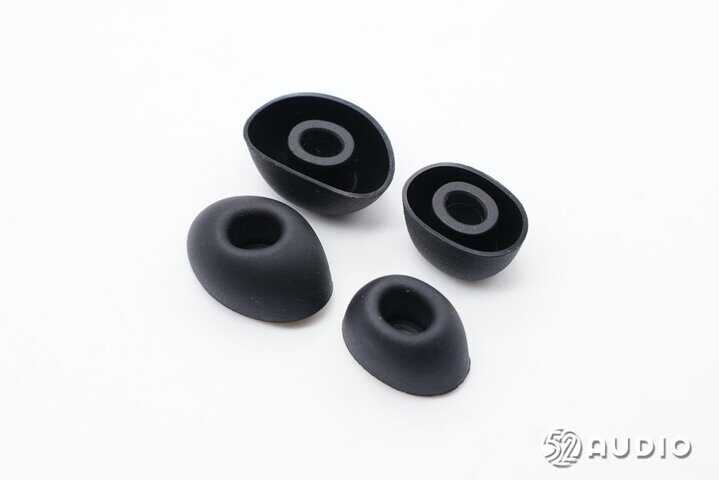

随机附赠的两副硅胶耳塞特写，用以提供个性化的佩戴需求。



山水TW17真无线游戏耳机充电盒外观设计一览，采用了不规则的造型，充电盒盖拥有大曲率的弧度，线条流畅独特。

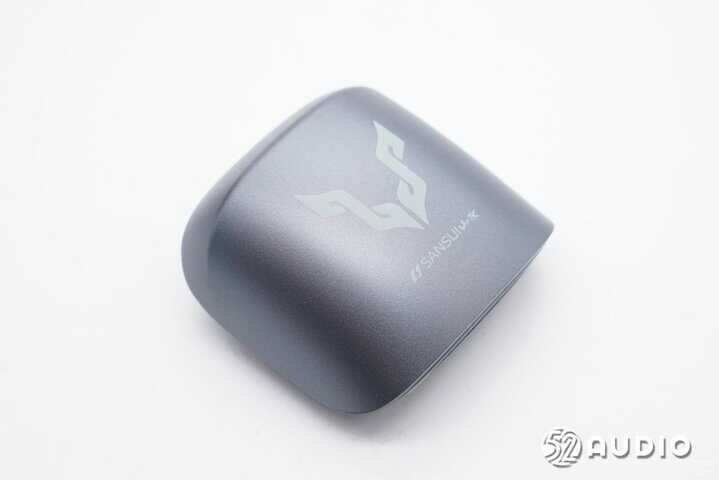

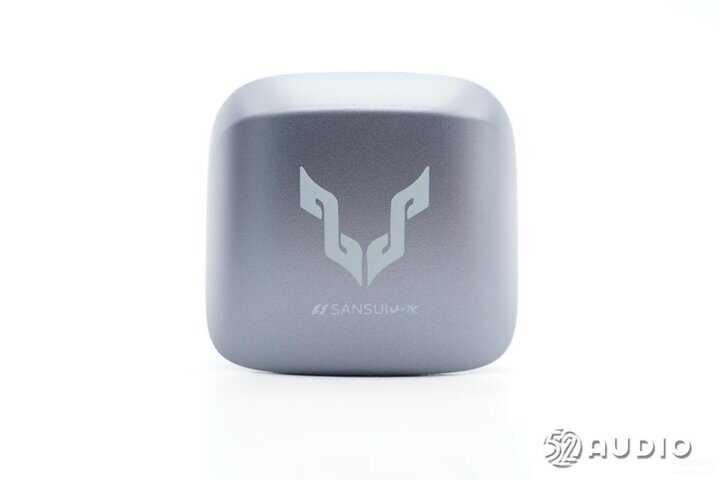

充电盒盖上设计有山水品牌LOGO。

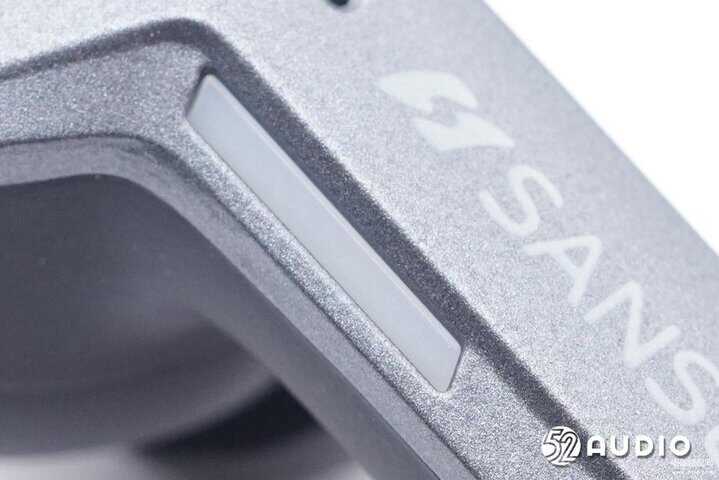

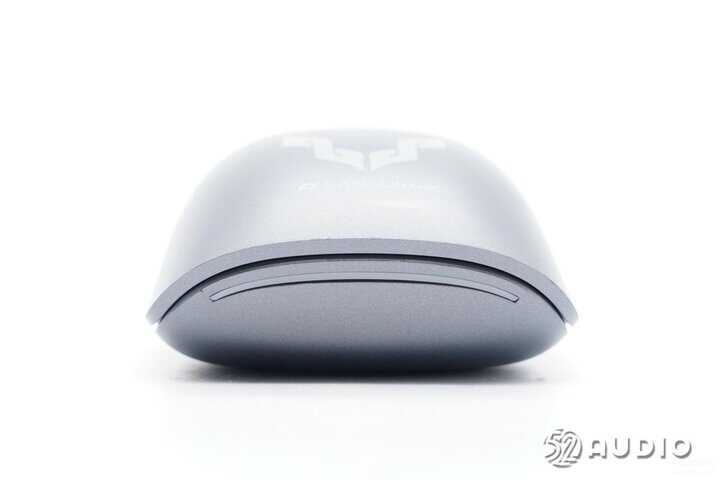

充电盒开盖处特写，设置有一条弧形指示灯。

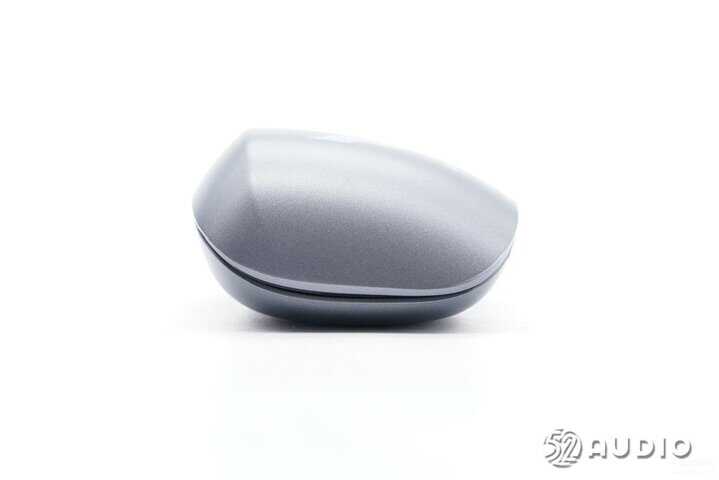

充电盒侧边外观一览。

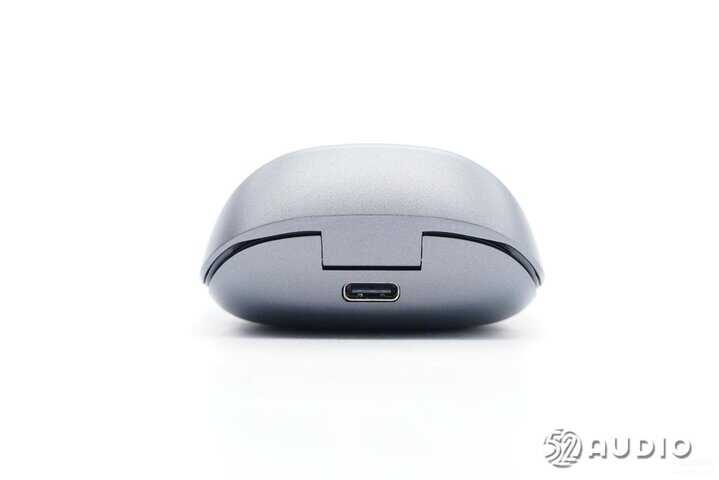

Type-C充电接口位于充电盒背部。

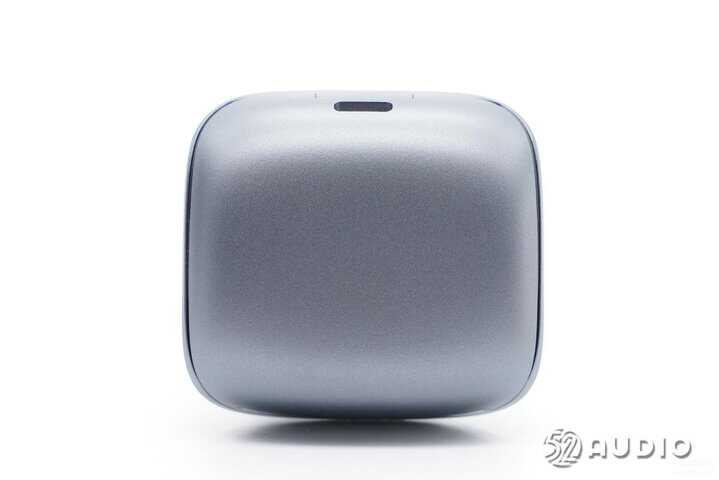

充电盒底部设计有平面，用于更好的放置，防止滚动。

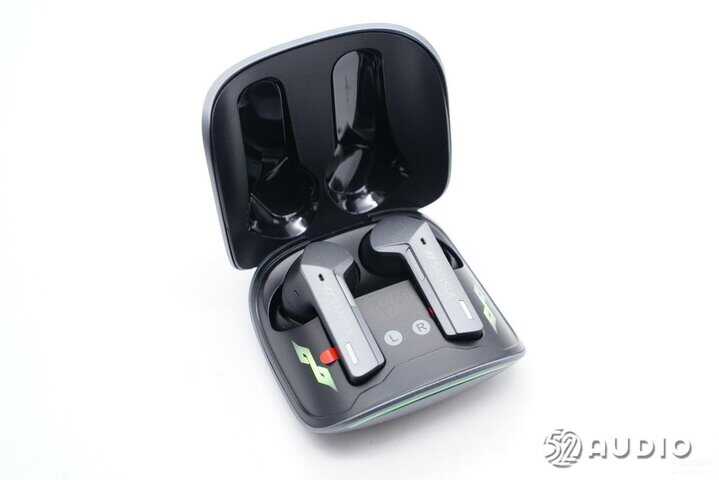

打开充电盒盖，耳机座舱结构一览，RGB呼吸灯亮起。

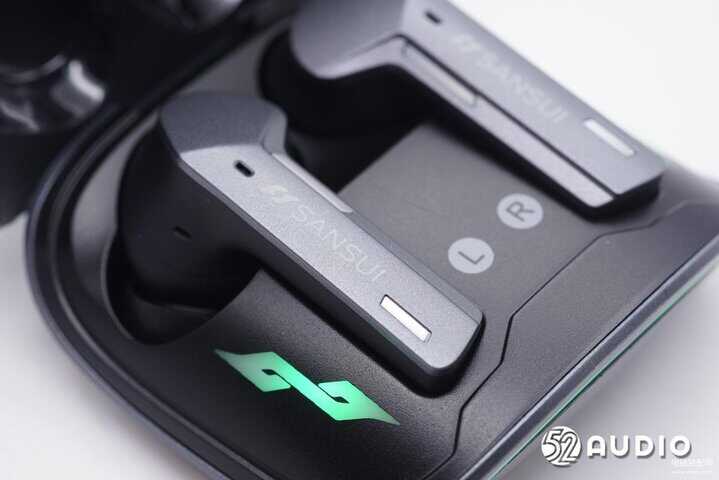

座舱上设计有L/R左右标识，便于用户快速区分。

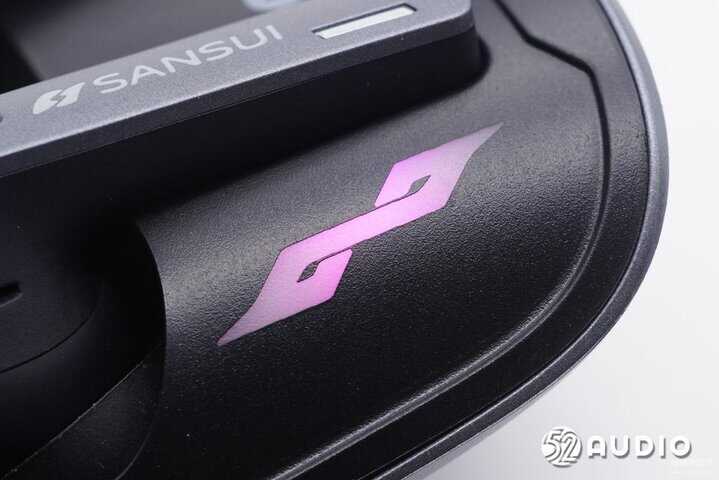

座舱两侧设计有炫酷的RGB呼吸灯，支持七种色彩显示。



取出耳机，座舱结构一览。

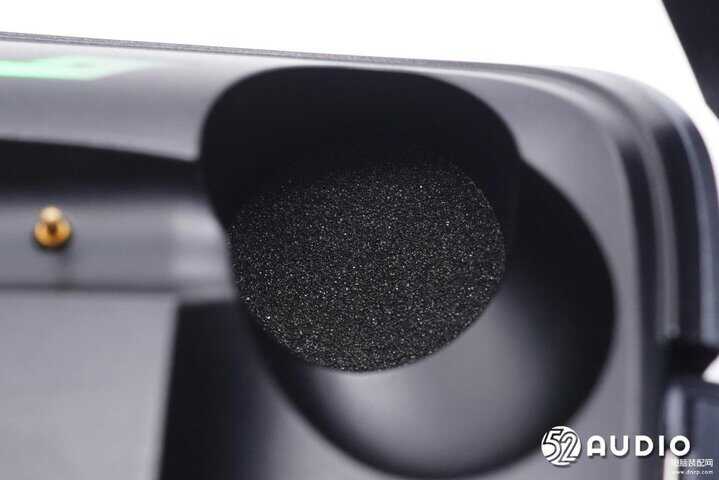

耳机头座舱内设置有海绵垫防护。

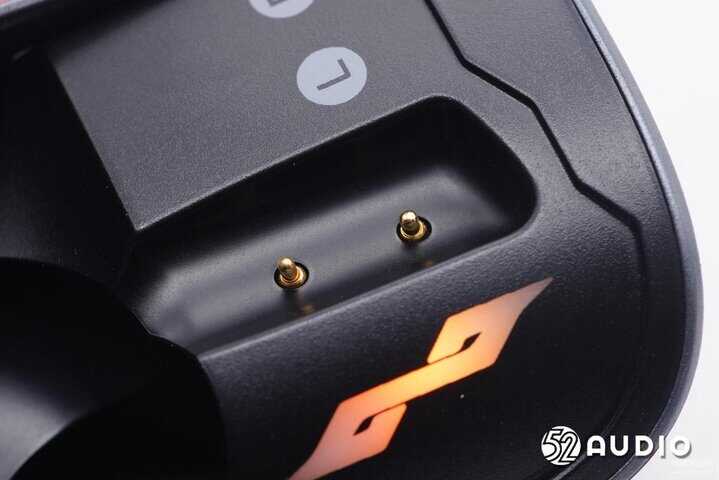

为耳机充电的金属顶针位于耳机柄座舱内。

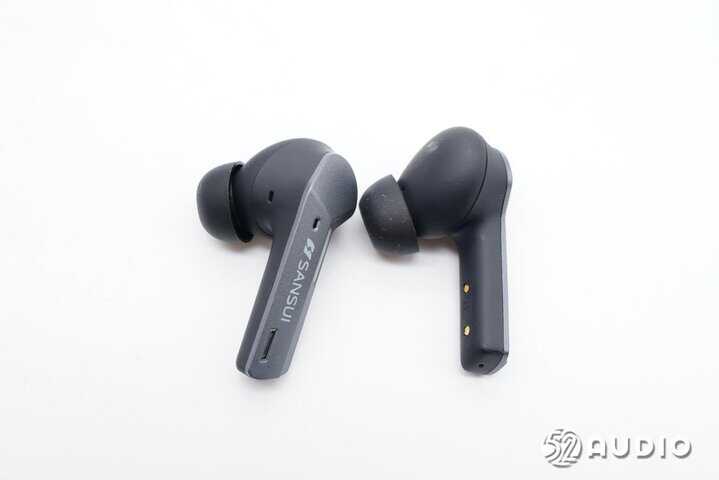

山水TW17耳机整体外观一览，采用了柄状的入耳式设计，深灰和银灰两种色彩搭配，机身曲线层次感丰富，具有很高的辨识度。

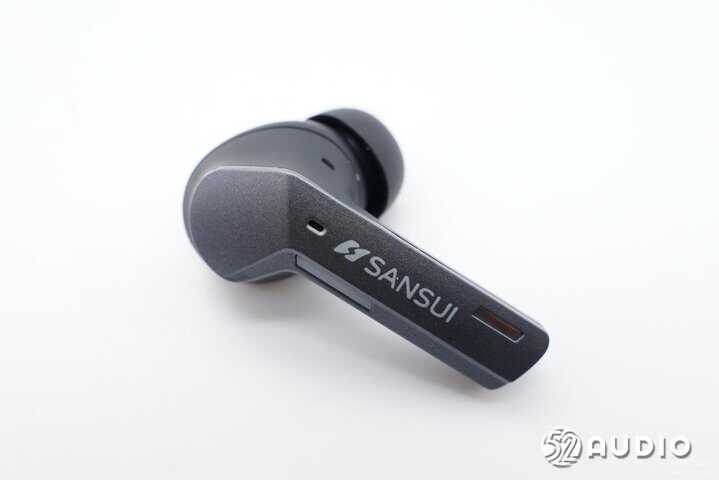

耳机柄背部采用了银灰色盖板，多层次的棱面设计，印制有“SANSUI”品牌LOGO。顶部平面为触控区域，用于耳机的功能控制。

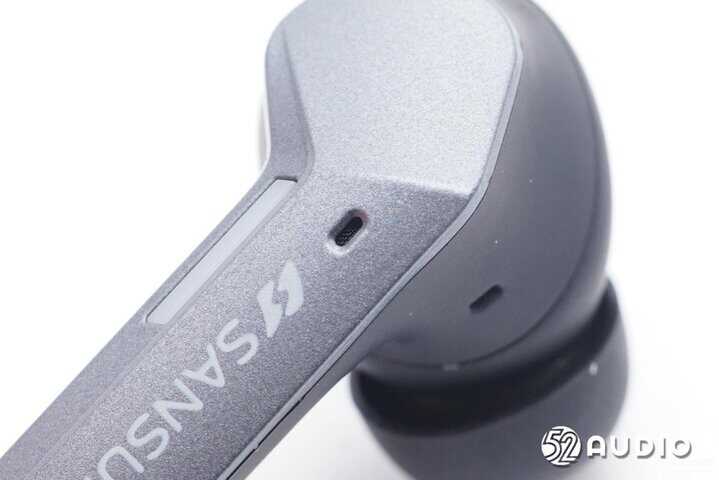

耳机通话降噪麦克风开孔特写，用于语音通话功能拾音。

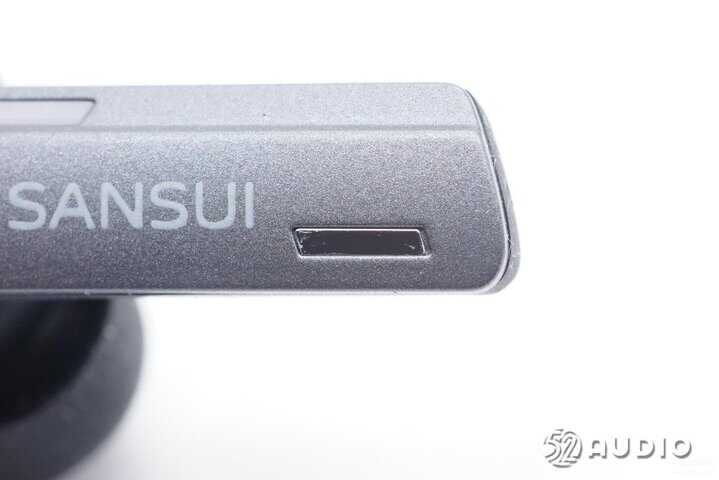

耳机指示灯特写，用于反馈耳机工作状态及剩余电量信息。



下方设置有一个亮银色的金属装饰片，提升产品的质感。

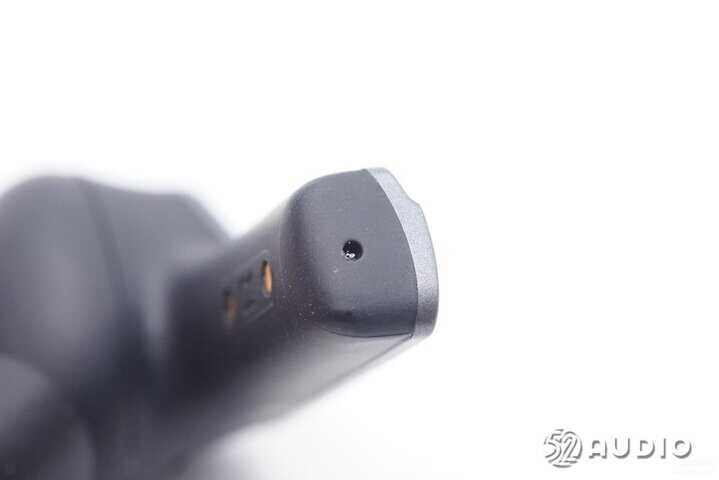

耳机柄底部设置有通话拾音麦克风开孔。

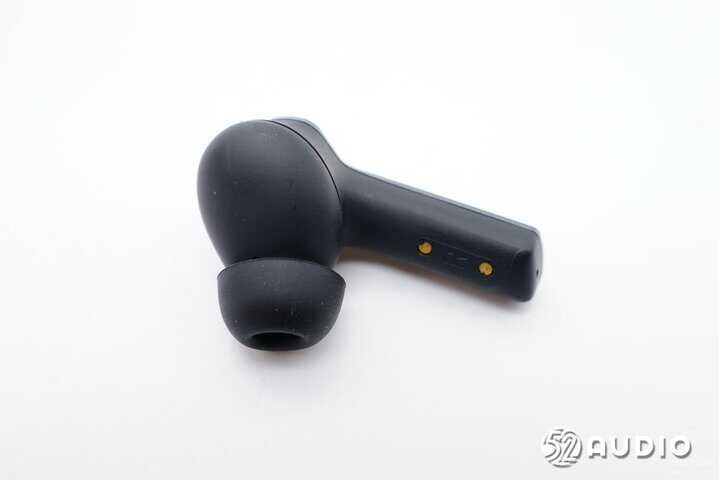

耳机内侧采用了深灰色配色，哑光质感。耳机头曲线圆润，提供舒适的佩戴。

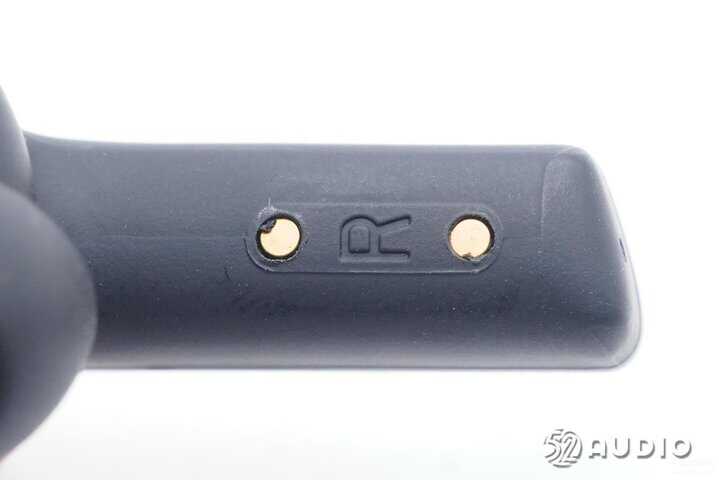

耳机柄内侧为耳机充电的金属触点特写，中间雕刻有R标识。

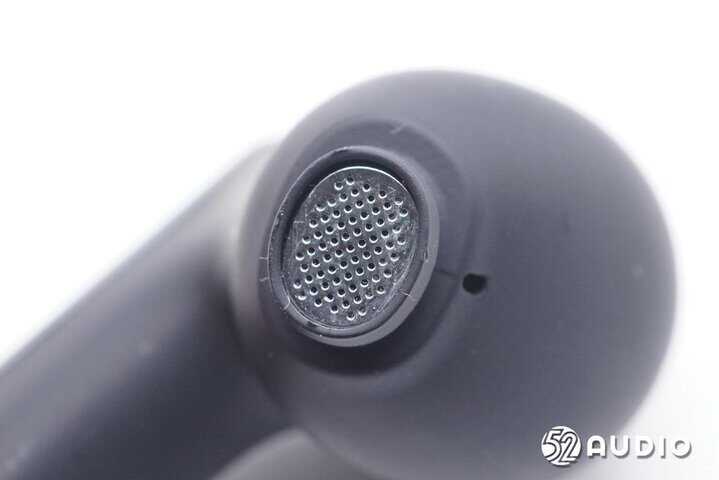

取掉耳塞，耳机出音嘴特写，采用了金属网防护，防止异物进入音腔。

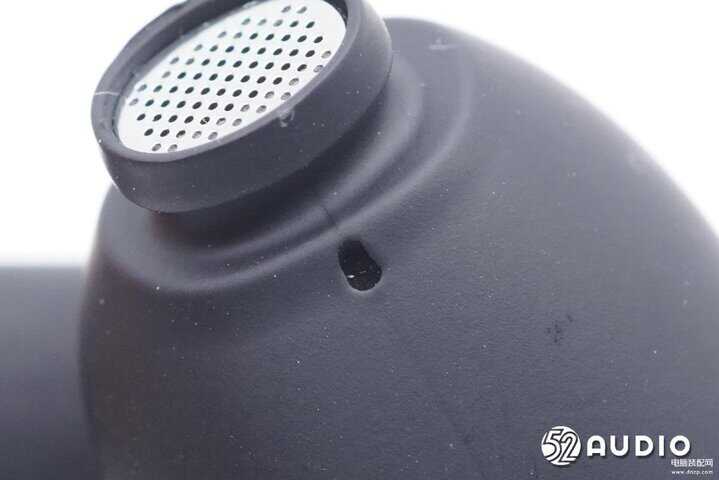

侧边调音孔特写，保障音腔内空气流通，提升收音性能。

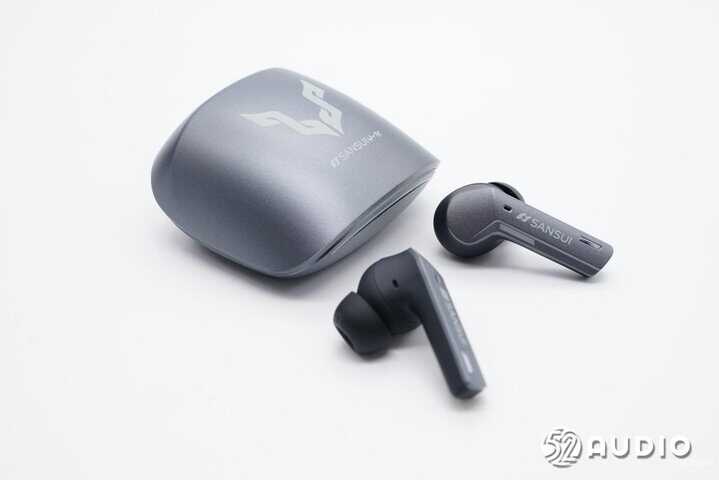

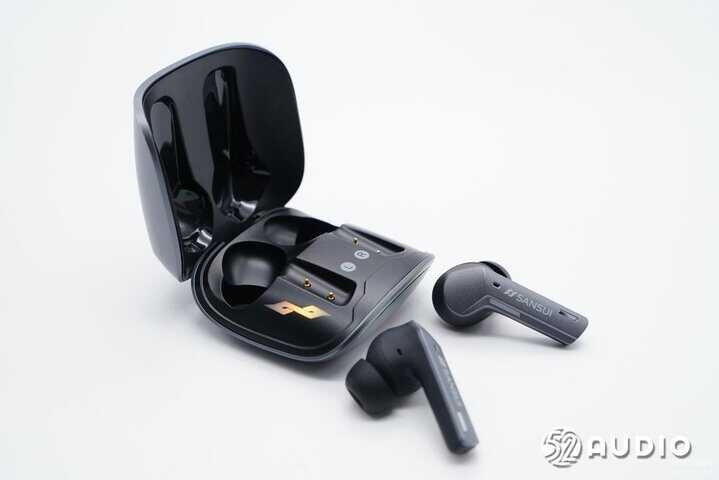

SANSUI山水TW17真无线游戏耳机整体外观一览。

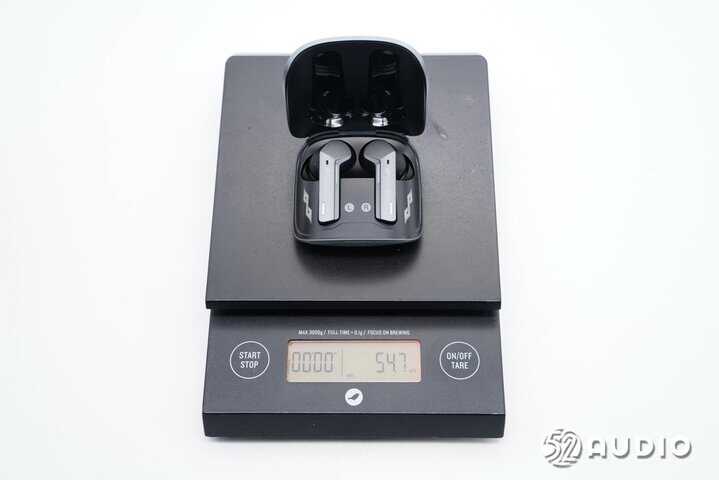

经我爱音频网实测，山水TW17真无线游戏耳机整体重量约为54.7g。

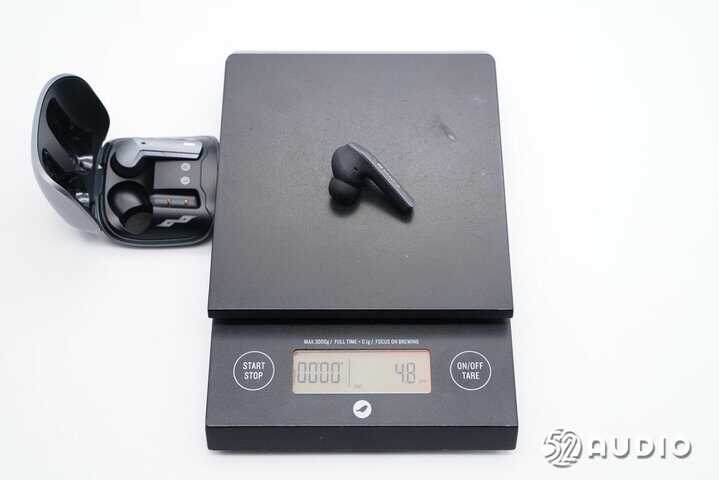

单只耳机重量约为4.8g，体积轻盈，提升长久佩戴的舒适性。

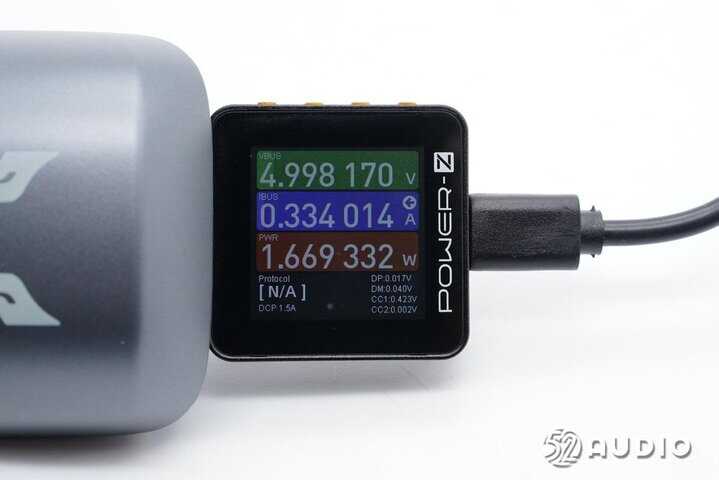

我爱音频网采用CHARGERLAB POWER-Z KM002C对山水TW17真无线游戏耳机进行有线充电测试，充电功率约为1.67W。

二、山水TW17真无线游戏耳机拆解

通过开箱我们详细了解了山水TW17真无线游戏耳机的独特外观设计，下面进入拆解部分，看看内部结构配置信息~

充电盒拆解

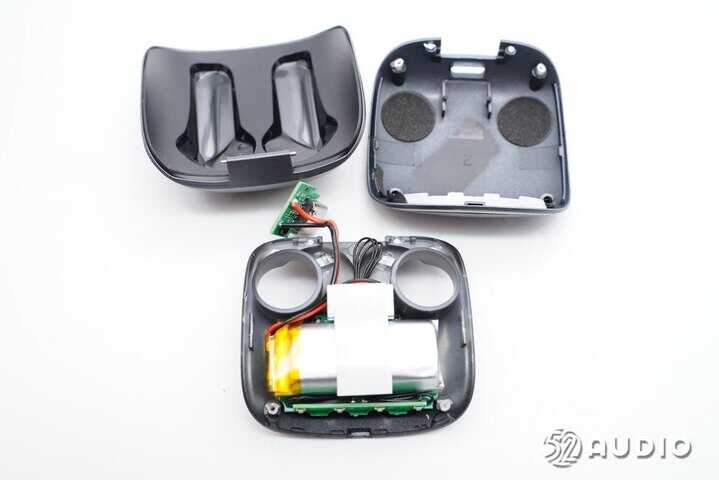

撬开充电盒，取出座舱结构，充电盒内主要电路均固定在座舱背部。

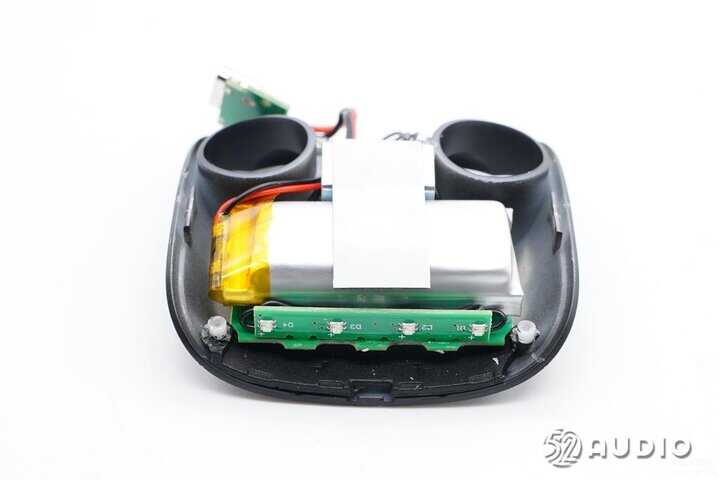

最上层设置有电池，下层主板，垂直于主板的为指示灯小板。



取掉电池，座舱结构一览，主板通过螺丝固定，与电池相接位置设置有海绵垫隔离防护。



卸掉螺丝去掉主板，下方还设置有配重铁块，铁块下有导线延伸到主板。

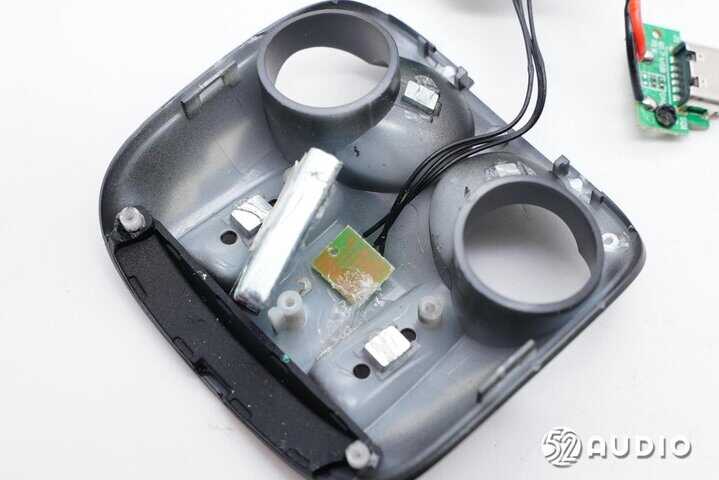

去掉铁块，下方固定霍尔元件小板，用于开盖即连功能。

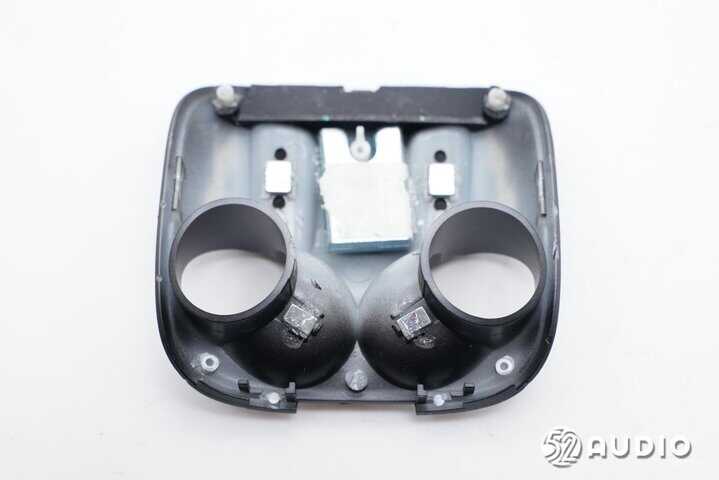

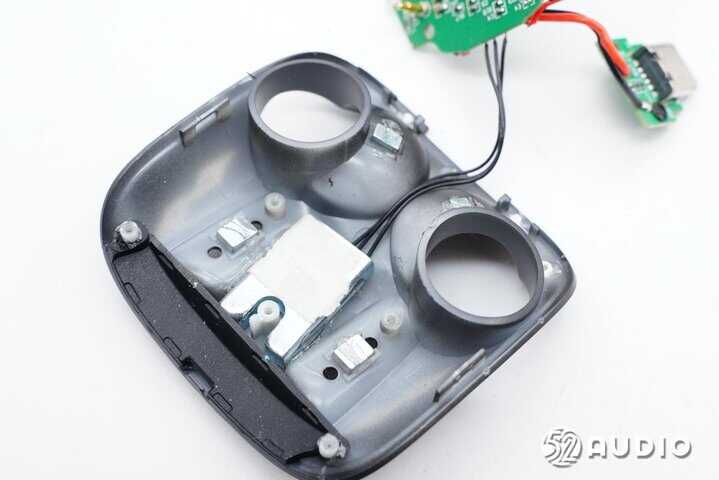

座舱底部结构一览，耳机柄和耳机头位置均设置有磁铁，用于更好的吸附耳机固定。

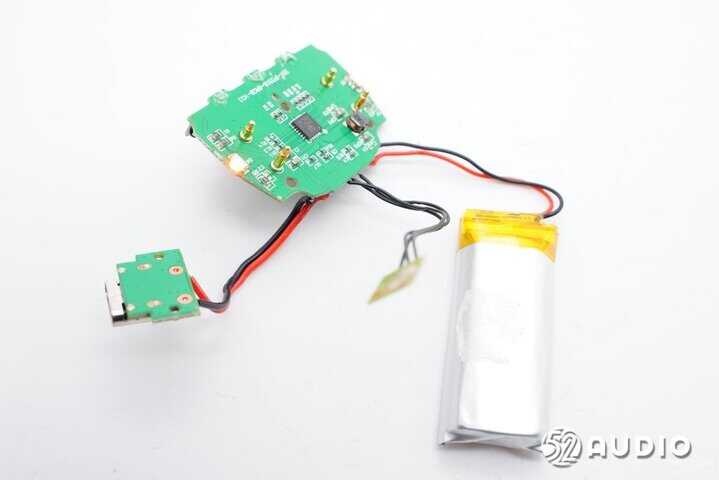

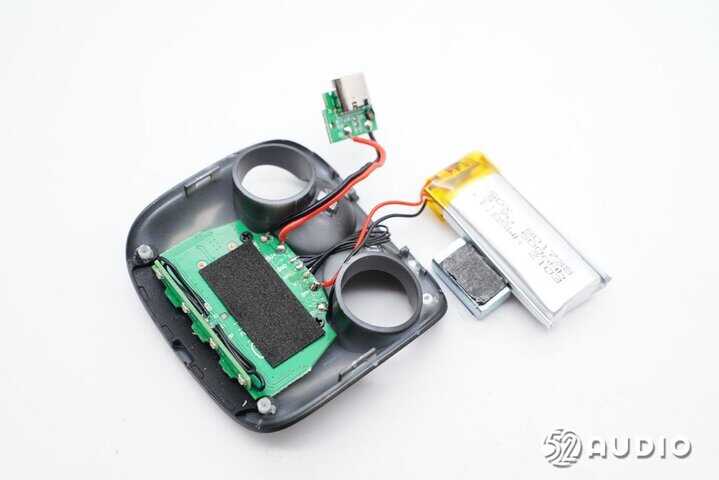

充电盒内部主要电路一览。

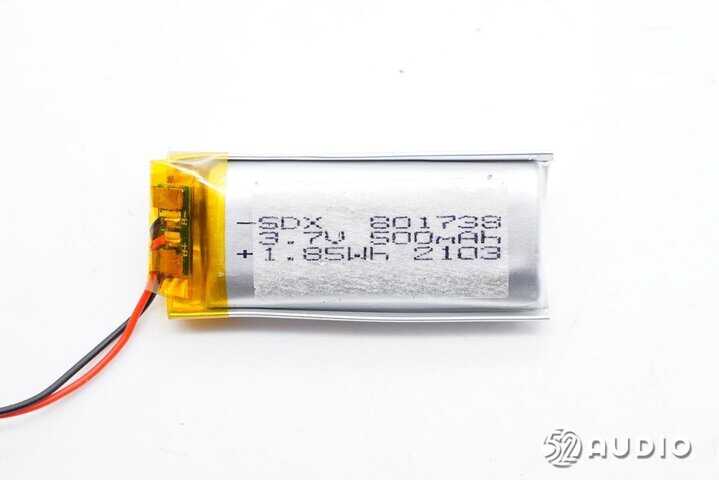

充电盒采用了软包锂离子电池，型号SDX 801738，额定电压：3.7V，额定容量：500mAh/1.85Wh。



电池保护板电路一览，设置有DW01锂电保护IC和8205A MOS管。

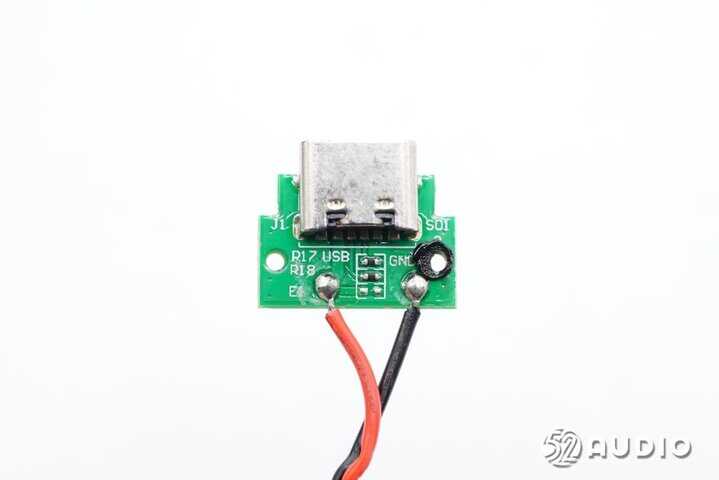

电源输入小板特写，正面焊接Type-C充电母座。导线焊接连接，焊点饱满圆润。

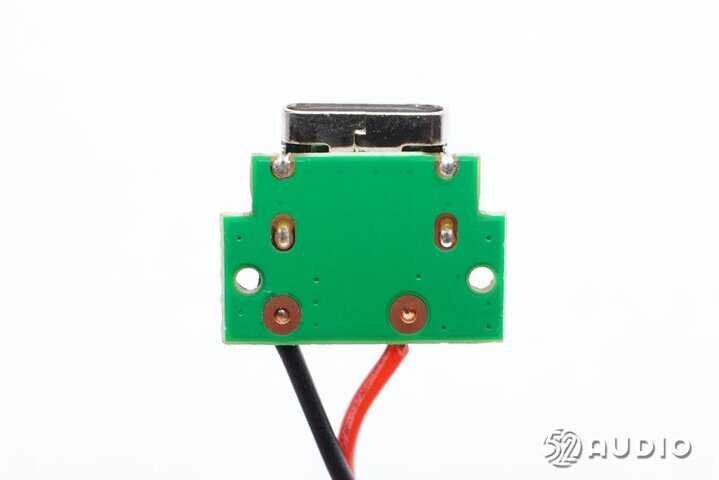

电源输入小板背面特写，充电母座和导线过孔焊接，提升连接稳定性，延长产品使用寿命。

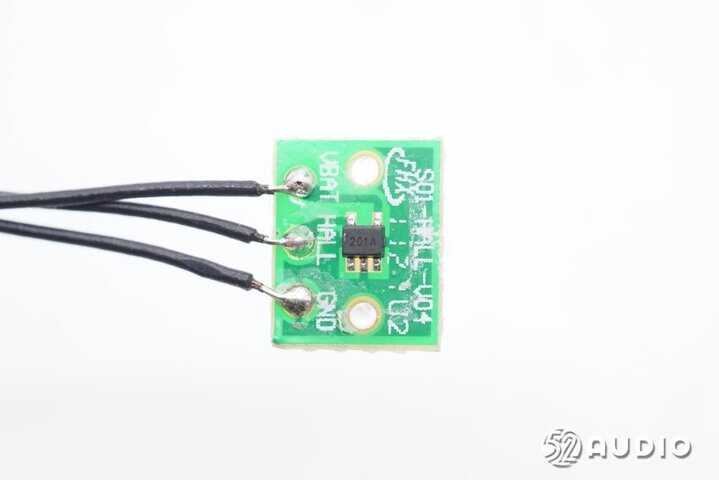

霍尔元件小板电路一览，设置有丝印“201A”的霍尔元件，用于感知充电盒开启/关闭时的磁场变化，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

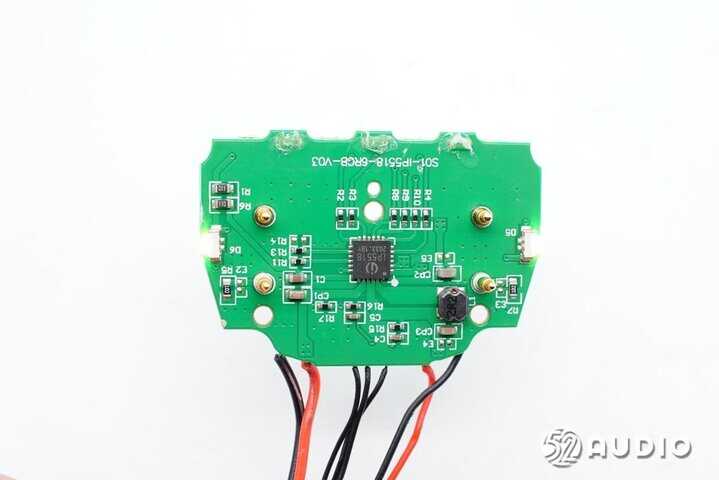

充电盒主板一侧电路一览。

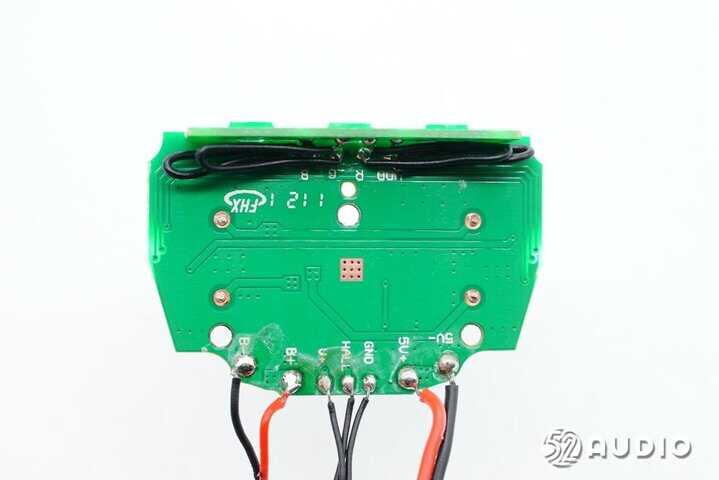

充电盒主板另外一侧电路一览，电池、电源输入线和霍尔元件小板导线均焊接在主板上。

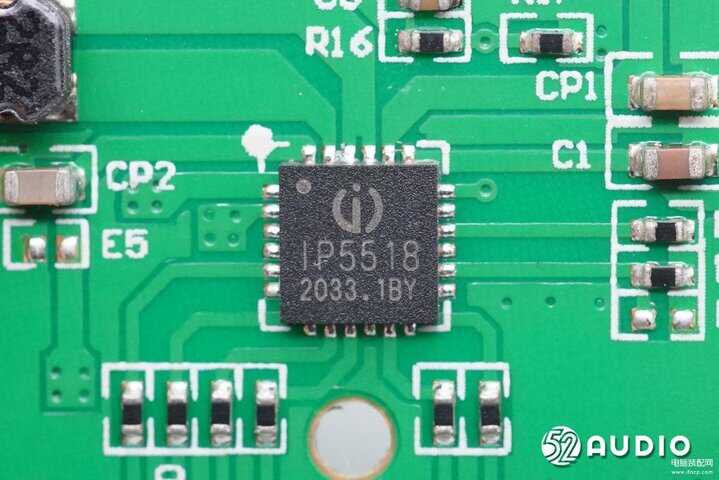

Injoinic英集芯IP5518 TWS耳机充电仓管理SoC，是一款集成MCU，集成了5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。

IP5518的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。IP5518芯片内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%。DC-DC转换器开关频率在1.5MHz，可以支持低成本电感和电容。

IP5518的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能；IP5518可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20uA；可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。

IP5518 内置 MCU，可灵活定制 4/3/2/1颗LED或188数码管电量显示。内置12bit ADC，可准确计算电池电量。

据我爱音频网拆解了解到，目前已有漫步者、JLab、海贝、倍思、网易云音乐、Pioneer先锋、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、Ambie等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。

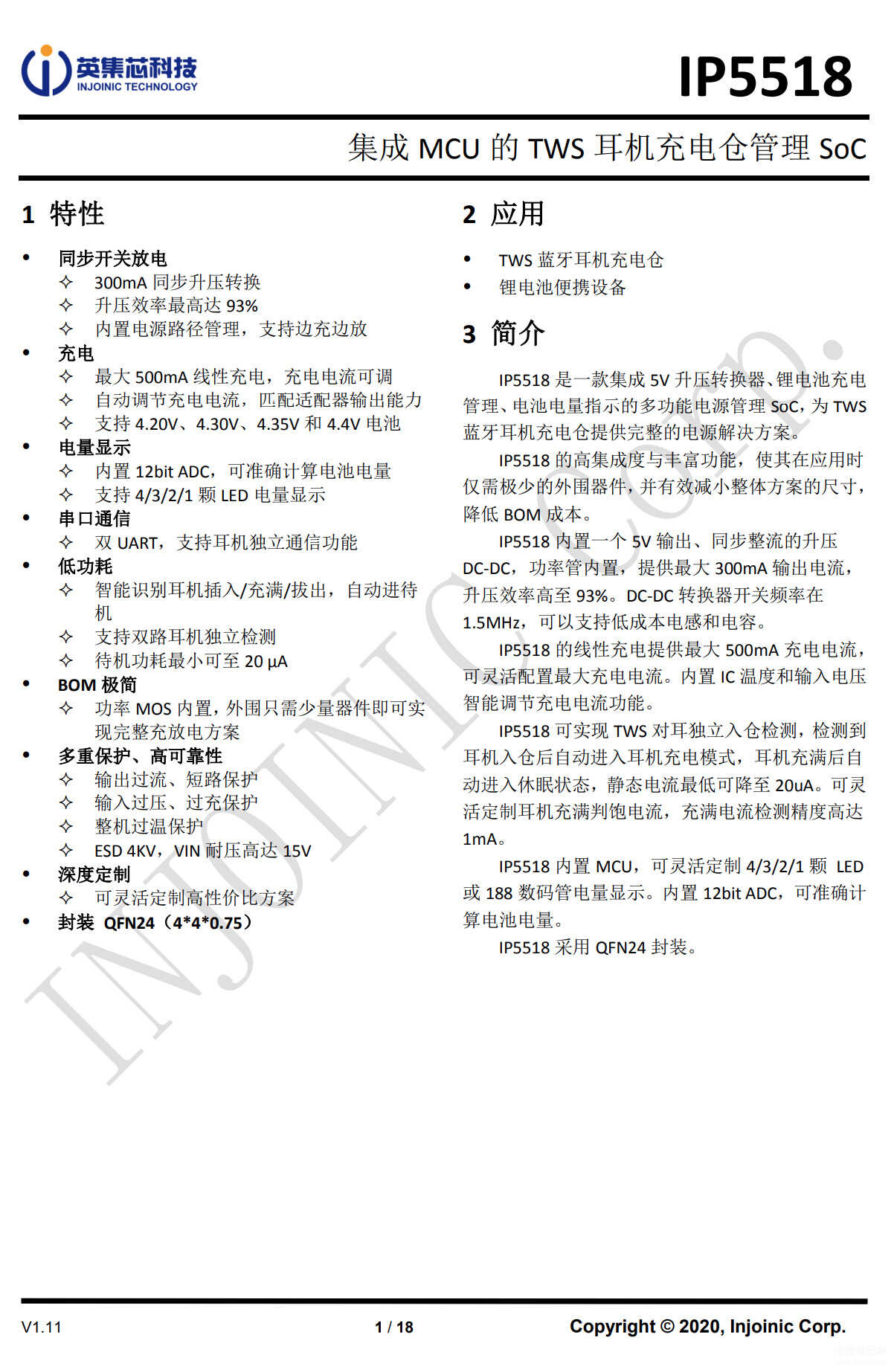

Injoinic英集芯型号IP5518的详细资料图。

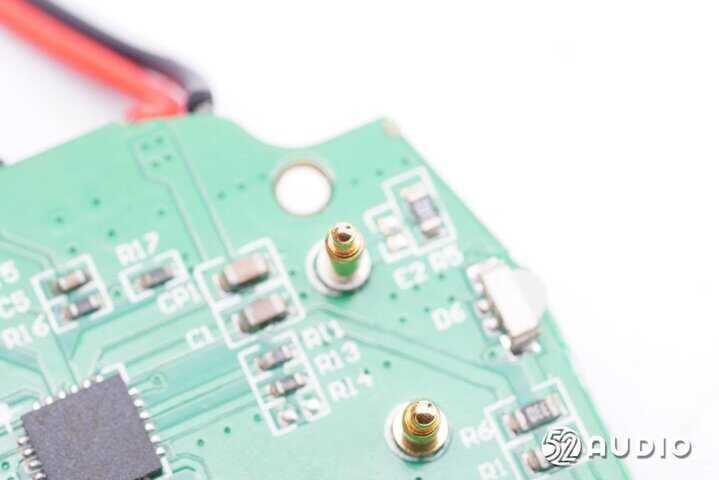

为耳机充电的Pogo pin连接器特写。

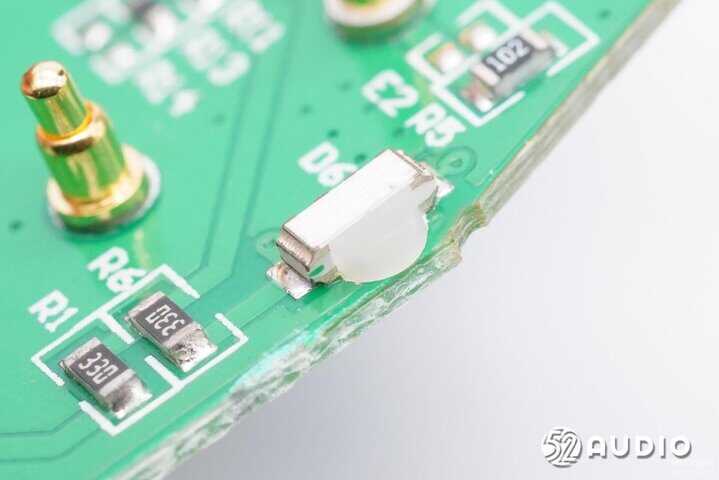

LED指示灯特写，支持7种色彩，为座舱上的导光柱提供光源。

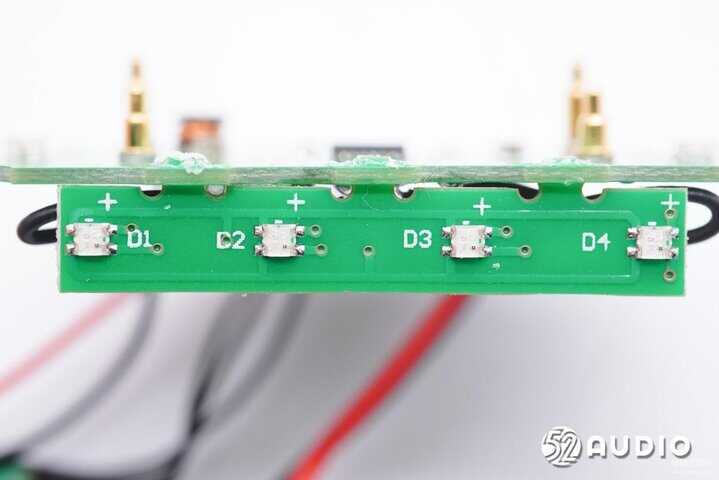

四颗LED指示灯特写，为充电盒外侧条形呼吸灯提供光源，同样支持7种色彩显示。

耳机拆解

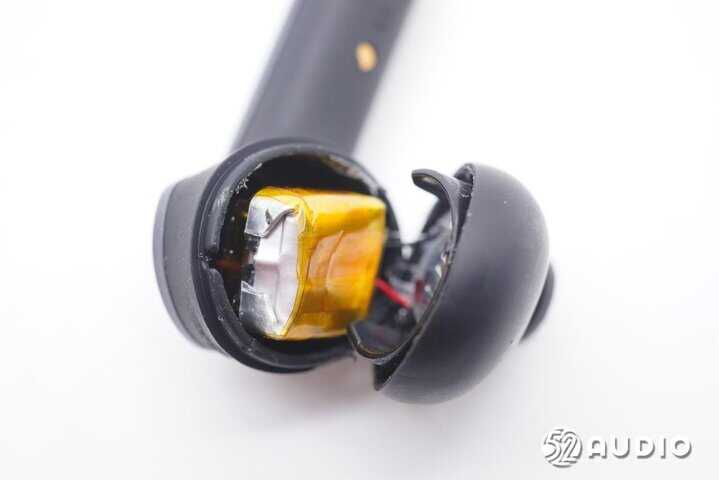

进入耳机拆解部分，沿合模线撬开腔体，腔体内设置有框架用于固定电池。

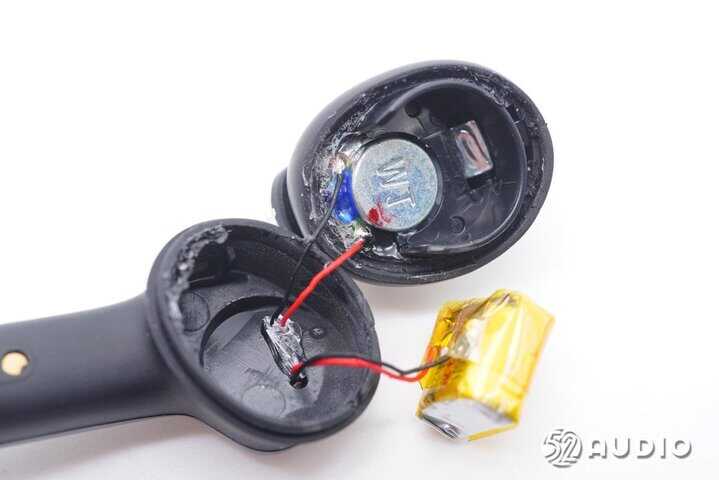

前腔内部扬声器和后腔内部电池分别通过导线过孔连接到耳机柄内主板，过孔打胶密封。

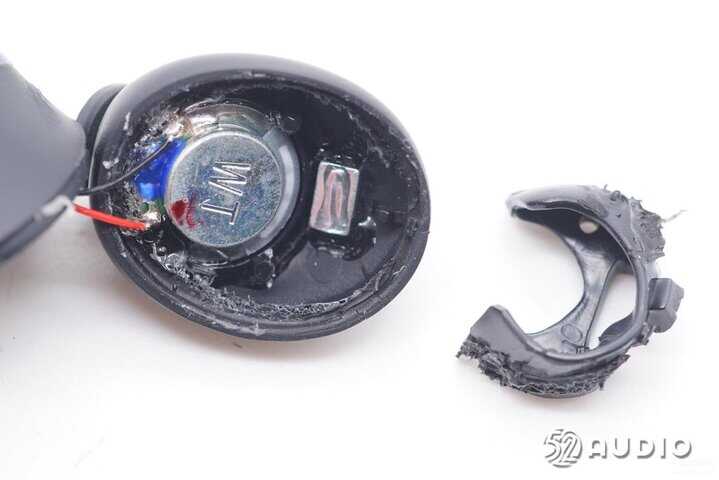

卸掉框架，腔体内部结构一览，一颗方形磁铁用于吸附充电盒。

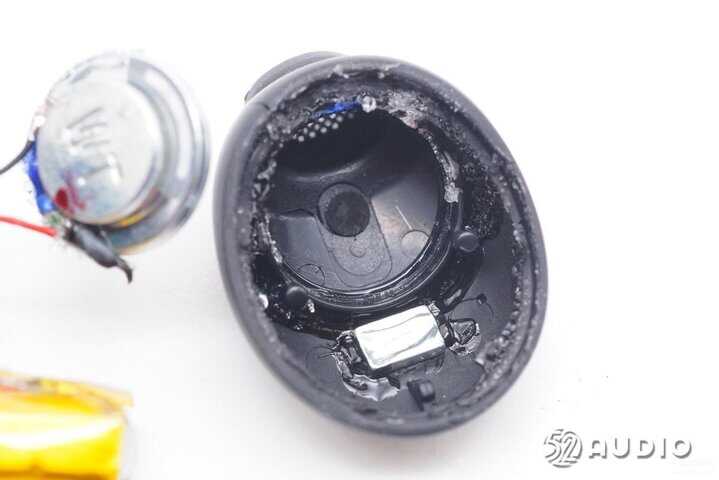

取出扬声器，腔体内部结构一览。调音孔内侧贴有细密防尘网，防止异物进入音腔。

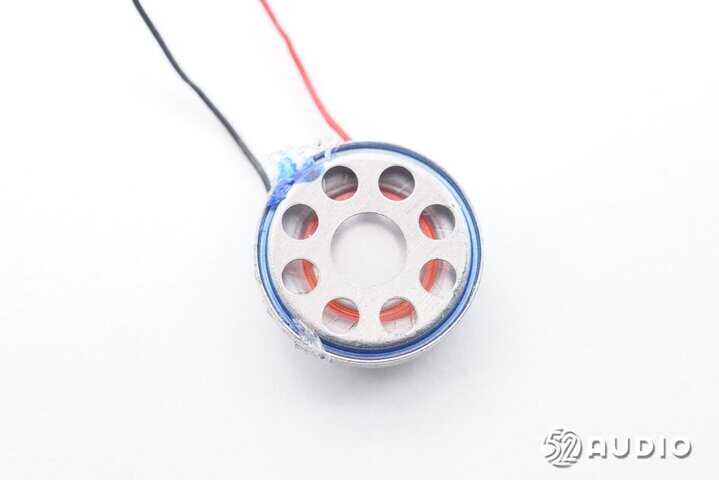

扬声器正面特写，设置有金属出音盖板。

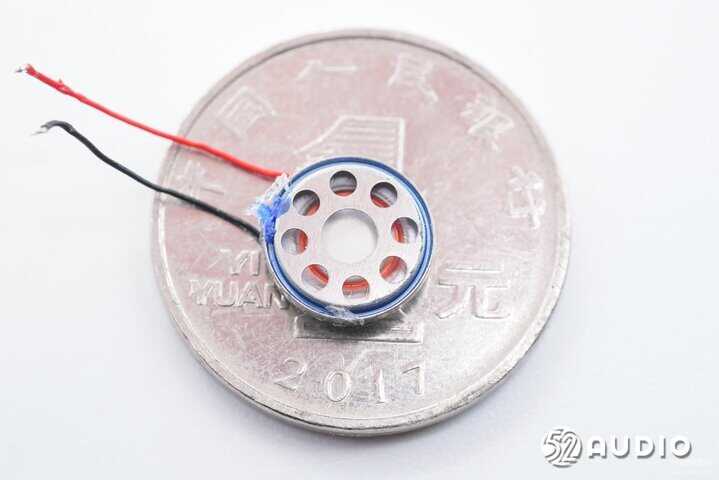

扬声器与一元硬币大小对比。

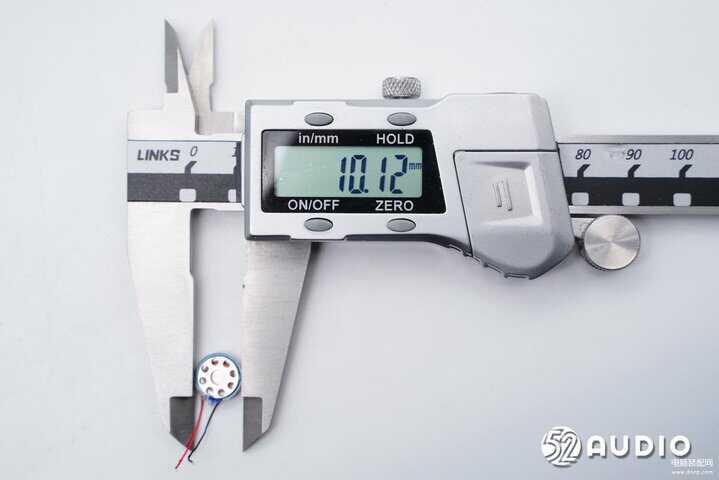

经我爱音频网实测，扬声器尺寸约为10mm，与官方宣传一致。

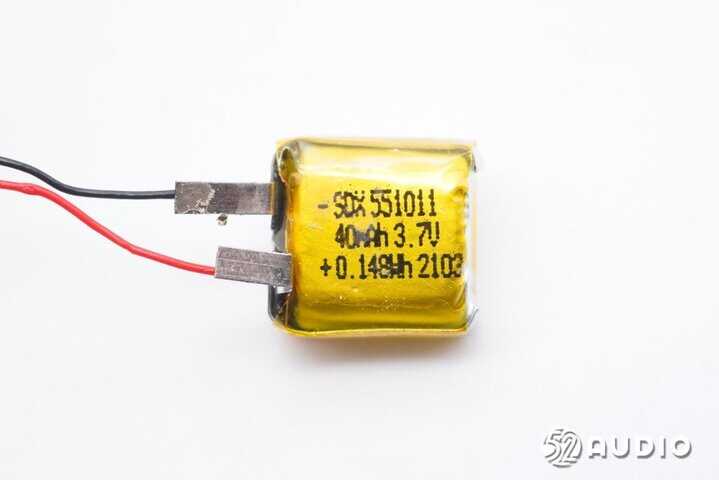

耳机内置软包锂电池，型号SDX 551011，额定电压：3.7V，额定容量：40mAh/0.148Wh。



撬开耳机柄背部盖板。

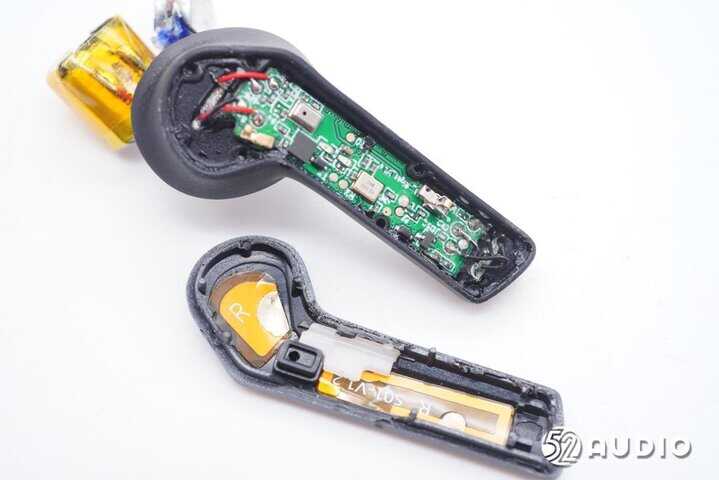

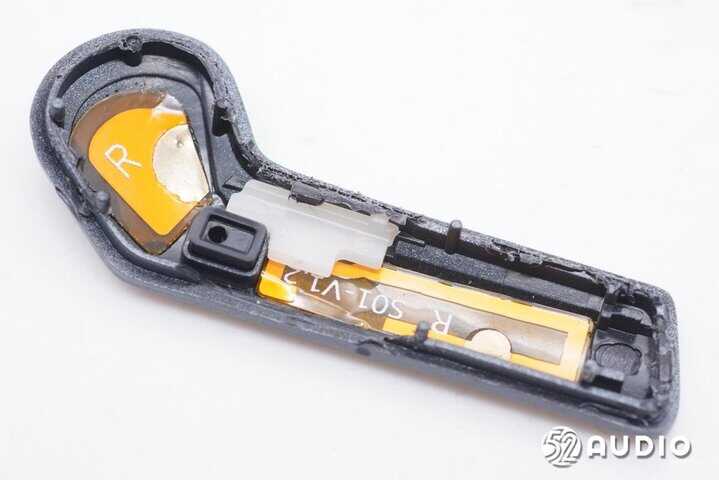

盖板内侧设置有触摸检测贴片和蓝牙天线，麦克风拾音孔设置有橡胶密封结构，提升收音性能。

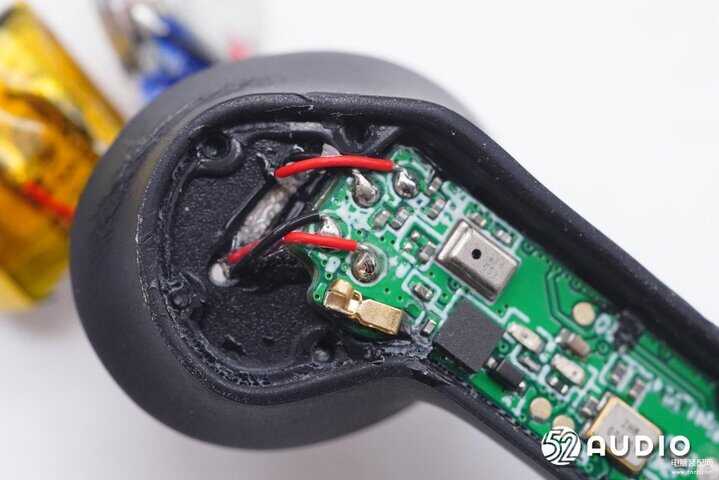

电池和扬声器导线焊接在主板上。

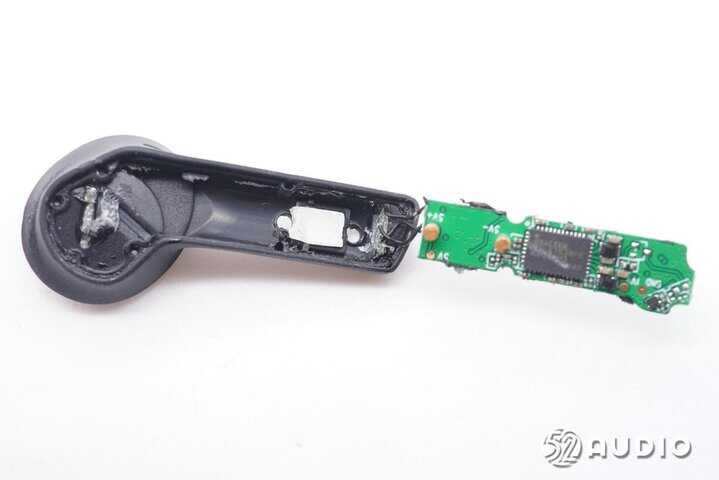

熔掉焊点，取出主板，腔体内部结构一览，底部固定有拾音麦克风小板，通过导线连接到主板。

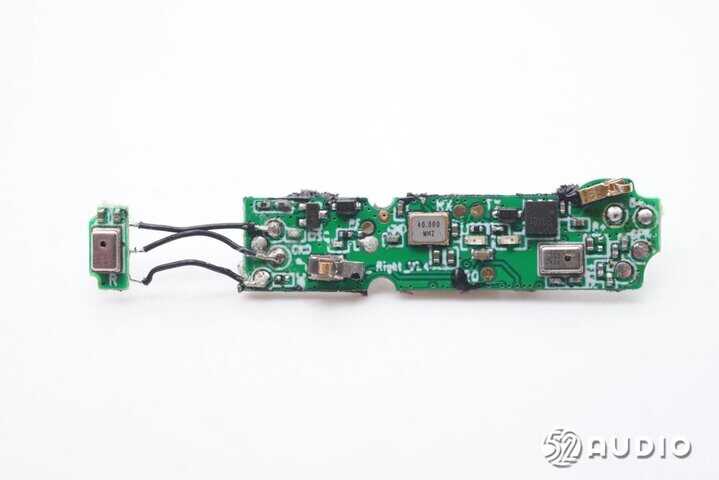

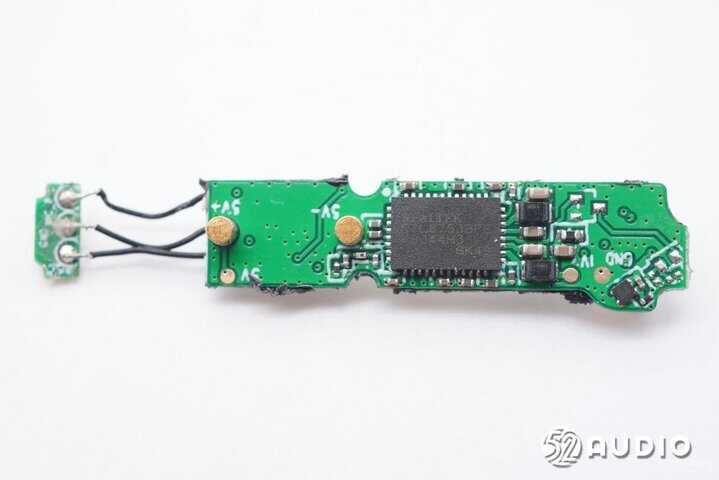

主板一侧电路一览。



主板另外一侧电路一览。

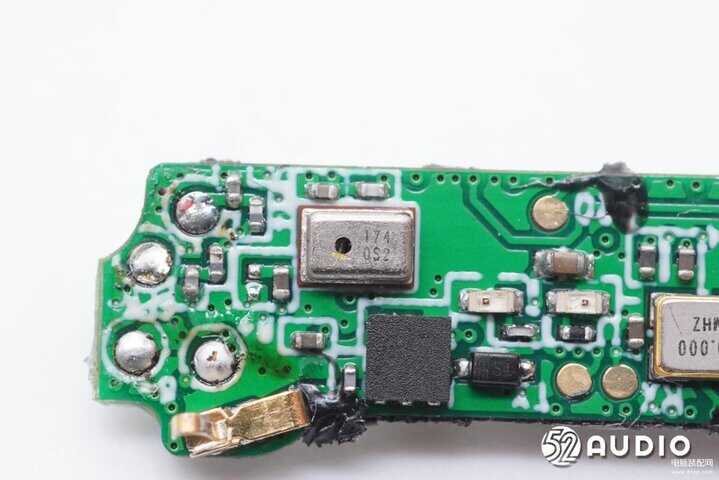

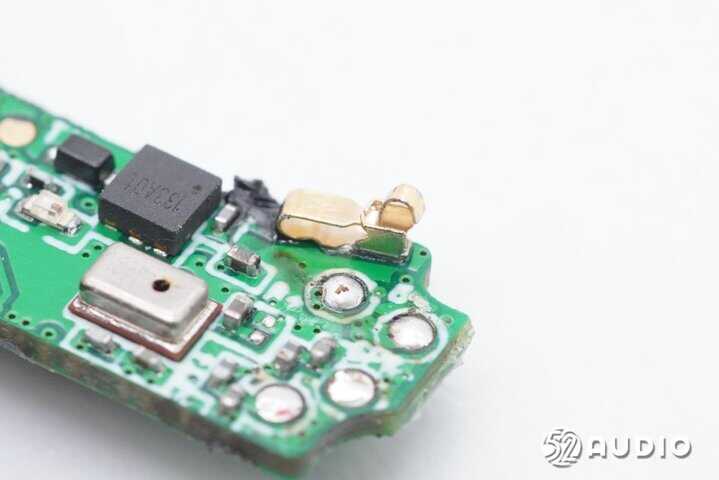

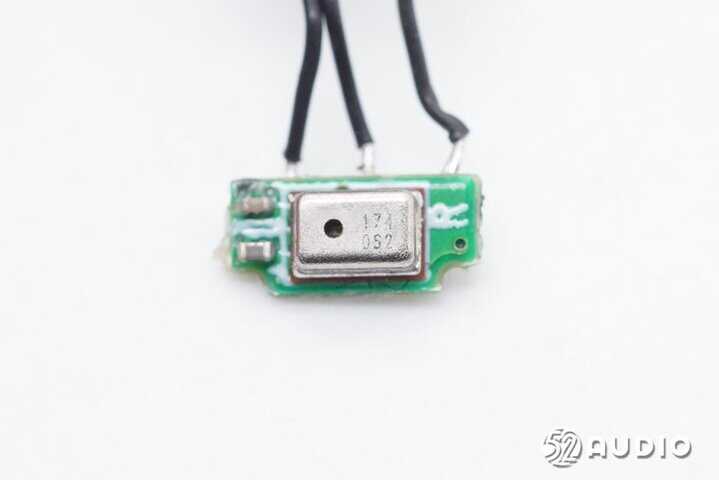

镭雕174 0S2的MEMS麦克风，用于语音通话拾音。

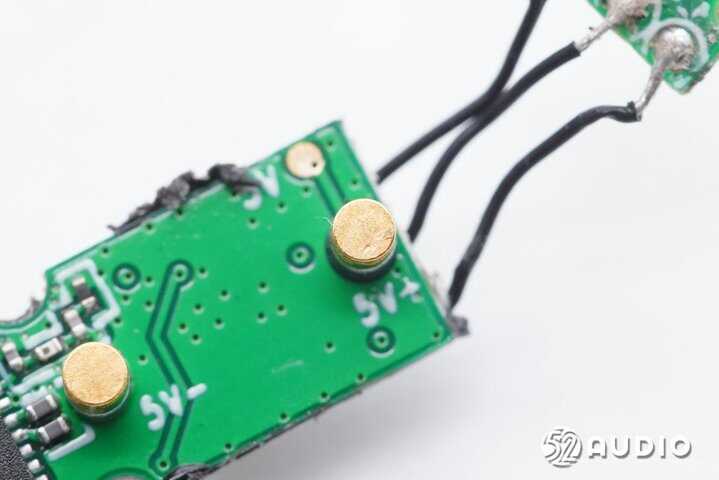

连接充电盒为耳机充电的金属铜柱。



连接触摸检测贴片的金属弹片特写。

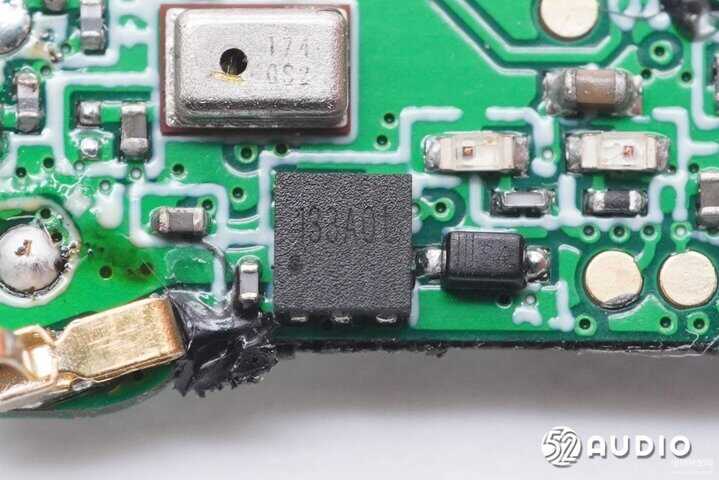

丝印133A0L的触摸检测IC。

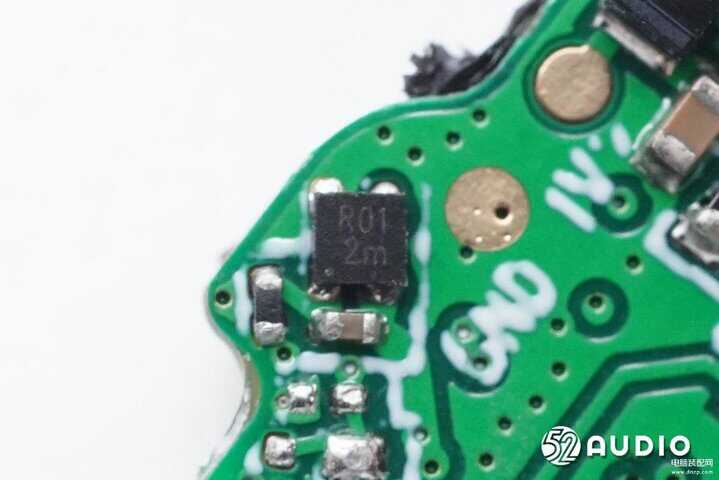

丝印R01 2m的一体化电池保护IC。



镭雕174 0S2的MEMS麦克风，用于通话降噪功能拾音。

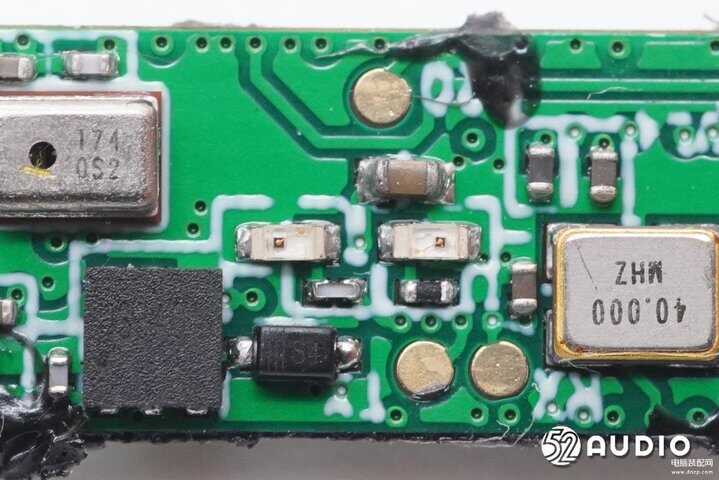

两颗不同颜色的LED指示灯特写。

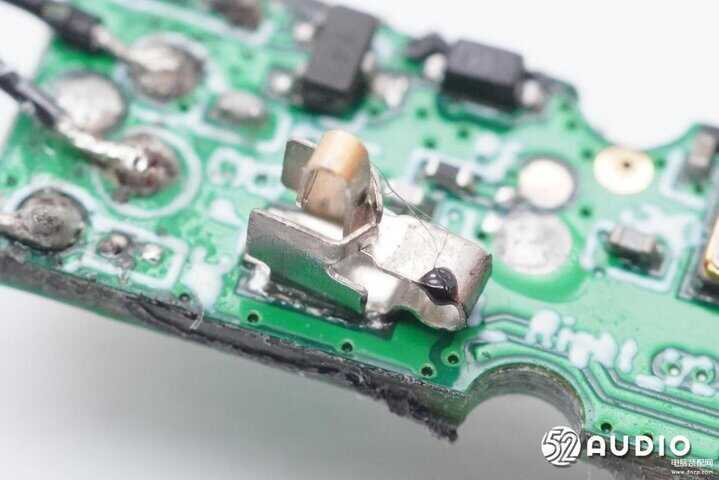

用于连接蓝牙天线的金属弹片特写。

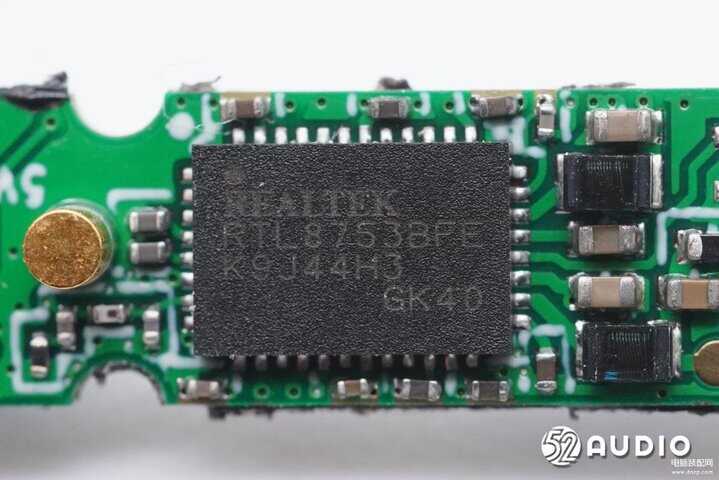

Realtek瑞昱RTL8753B蓝牙音频SoC，支持蓝牙5.2规范。采用双核心架构，独立DSP进行音效和降噪处理，提升了音乐品质和通话降噪效果。芯片本身支持游戏模式，延时低至40ms，并可支持3D音效算法。

瑞昱RTL8753B支持audio pass through (APT)，除基本通透模式外，还能够实现基础辅听功能。值得一提的是，RTL8753B可以支持Android/iOS双设备切换功能，能够解决现阶段TWS耳机仅能连接一台手机的困扰。

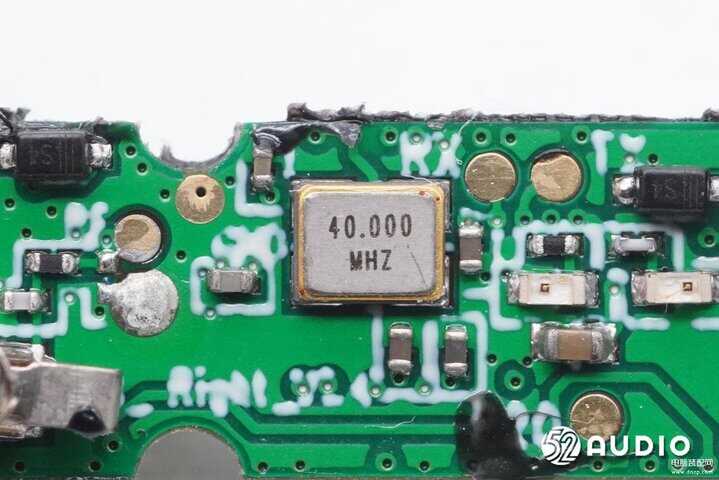

40.000MHZ的晶振特写，为蓝牙芯片提供时钟。

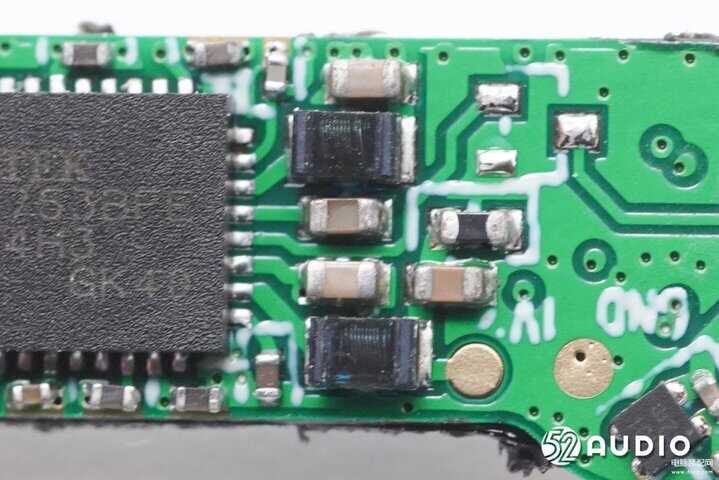

主控芯片外围两颗精密绕线电感特写。

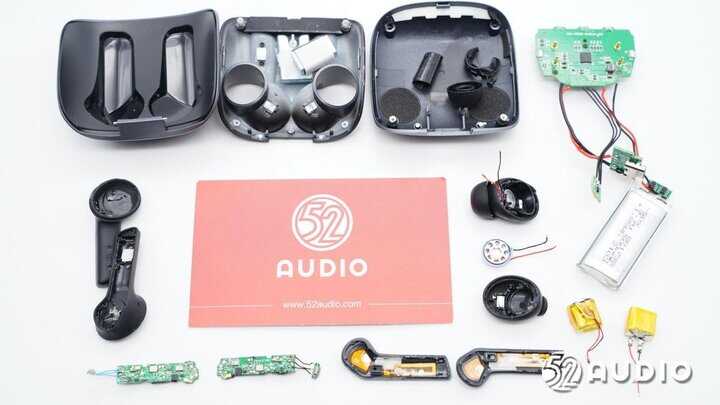

SANSUI山水TW17真无线游戏耳机拆解全家福。

三、我爱音频网总结

山水TW17真无线游戏耳机在外观设计上非常独特，充电盒外观采用了不规则的造型，盒盖拥有大曲率的弧度，线条流畅，握持舒适；并配备了炫酷的7彩呼吸灯，提升了产品的趣味性；耳机为柄状入耳式设计，深灰和银灰两种色彩搭配，机身层次感丰富，具有很高的辨识度。

内部电路方面，充电盒内置500mAh锂电池，配备有电路板进行过充、过放、过流等保护功能。采用了Type-C接口输入电源，搭载了英集芯IP5518 TWS耳机充电仓管理SoC，单芯片集成MCU、5V升压转换器、锂电池充电管理、电池电量指示等众多功能，提供完整的电源解决方案。

耳机内部采用了10mm动圈单元、内置40mAh软包锂电池，分别通过导线连接到主板。主板上，搭载了两颗MEMS麦克风，搭配ENC降噪算法，实现清晰通话效果。主控芯片为瑞昱RTL8753B蓝牙音频SoC，采用双核心架构，独立DSP做音效和降噪处理，提升了音乐品质和通话降噪效果。且支持游戏模式，提供低延时的无线音频体验。
