电阻器：简称：电阻，是电子电路中最常见的电子元件之一

文字符号用“R”表示，读做《Ω》欧姆

电阻的阻值可以分为,MΩ KΩ Ω = 兆欧 千欧 欧

1000Ω=1KΩ 1000KΩ=1MΩ

电阻在电路中常见作为限流， 分流， 分压，的作用

电阻在电路中的故障现象是短路，开路，阻值变大或者阻值变小，其中阻值变大最为常见。

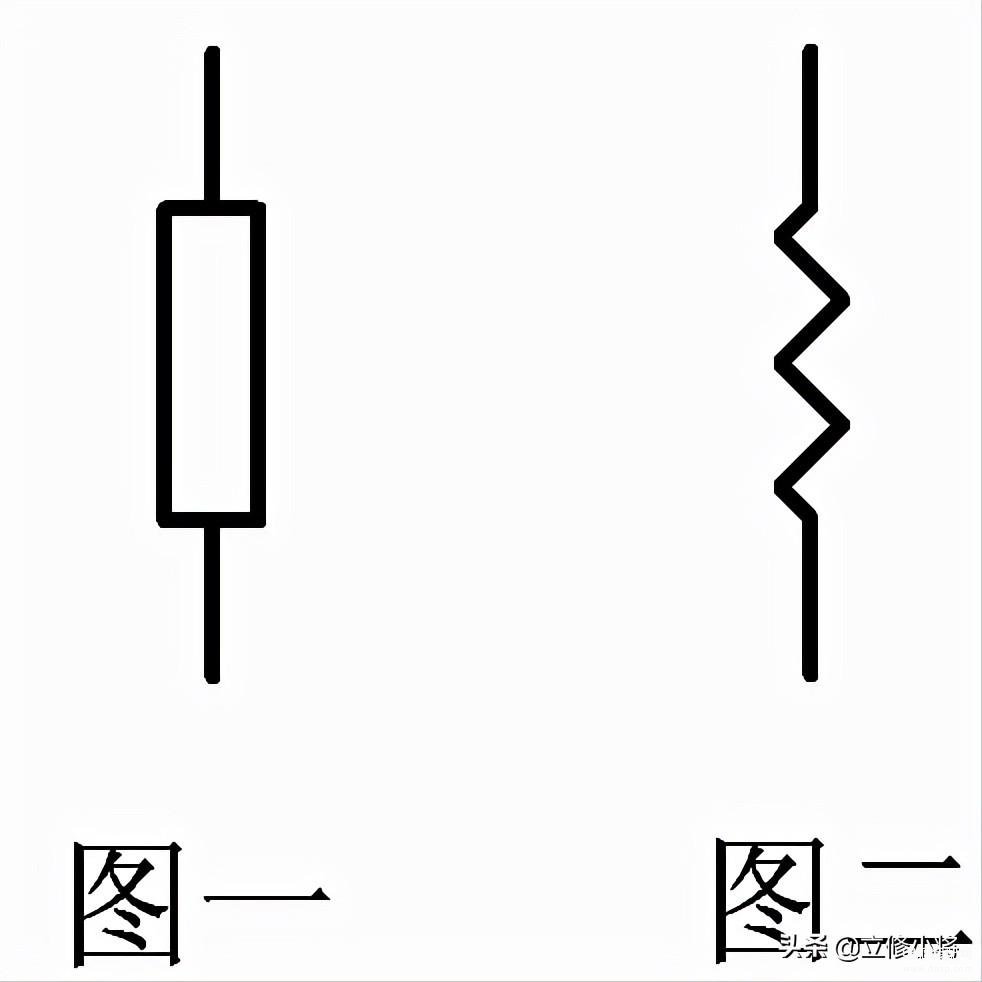

电阻器在电路中的符号



我们常用的是固定电阻器，固定电阻器有三种形式：







电阻值大小认识：

贴片电阻可以根据电阻器身上的数字读出，比如：电阻器身上的数字为104，其中最后一位是0的个数，也就是10后面有4个0，也就是100000Ω，为例方便读数，我们根据电阻器的换算单位，读作100K。

水泥电阻的阻值常见的多是直接标注在身上。

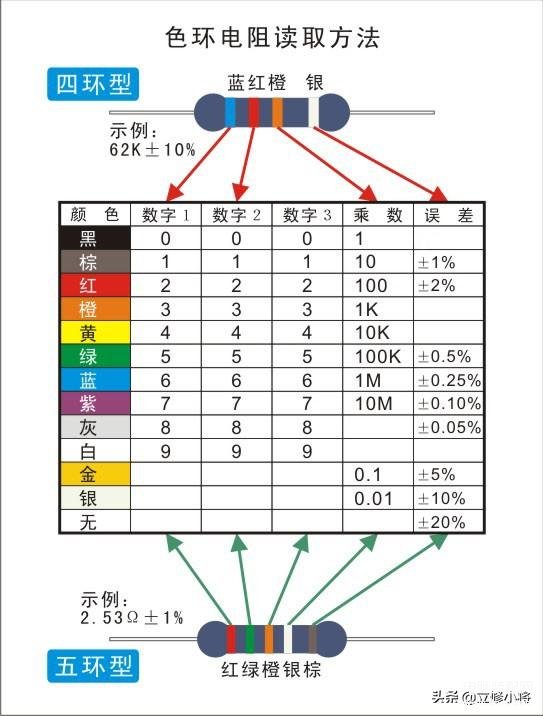

色环电阻分为4环电阻和5环电阻，可以根据电阻身上的色环来了解其阻值，

第一环第二环第三环为常数，第四环为0的个数，

比如电阻器身上的颜色为蓝红橙银，根据上面色环对照表可读出为蓝6红2橙3银上下10%，为了方便读取62000 Ω ，我们常读作62KΩ

压敏电阻：对电压敏感的电阻；按照类别可以分为正电压系数和负电压系数。正电压系数：随之电压的升高阻值变大。负电压系数：随着电压的降低阻值变小。我们常用的是负电压系数的压敏电阻。

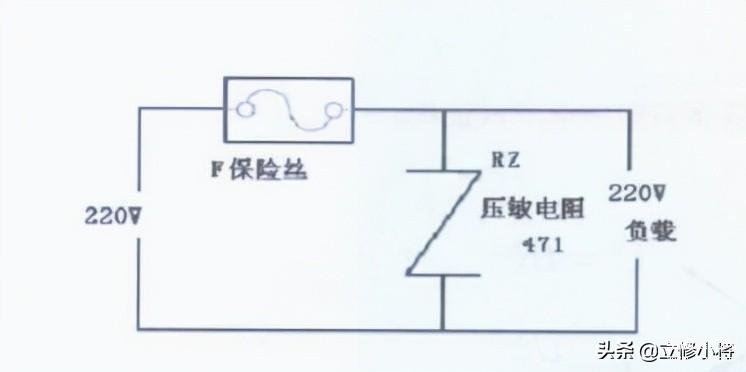

压敏电阻一般并联到火线和零线直接，当上图中的市电220V电压升高时，后面的压敏电阻的阻值也会随着变小，电压高到一定数值时亚敏电阻会导通直接让前面的保险丝“F”熔断，切断给后方电路供电，从而保护后面的负载。

热敏电阻：热敏电阻分为正温度系数电阻和负温度系数电

阻，正温度系数电阻会随着温度增高阻值变大，负温度系数

电阻会随着温度增高阻值变小。

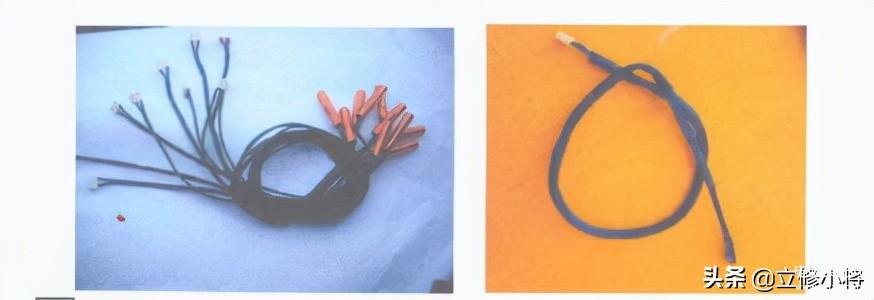

空调中常见的温度传感器就是负温度系数电阻，检测温度、

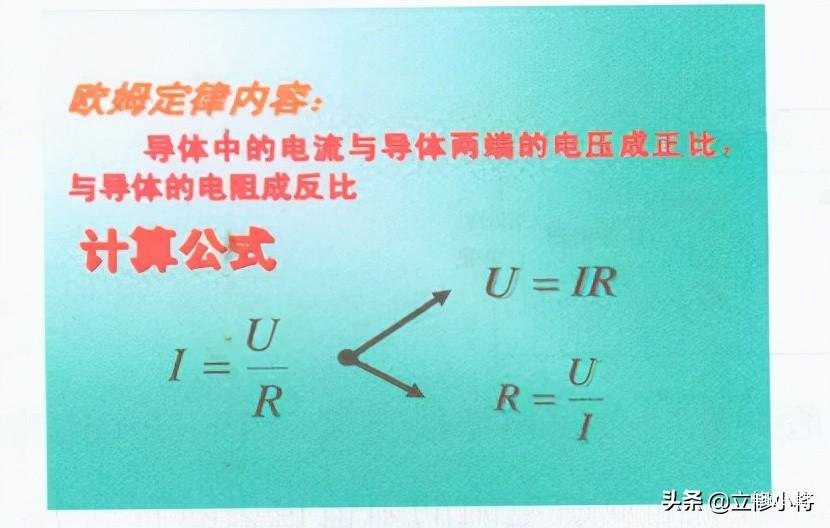

什么是欧姆定律：观察电压电阻电流三者之间的变化规律。

规律如下：电压跟电流成正比，电阻不变

电流跟电阻成反比：电压不变

欧姆定律计算公式：I=V÷R R=V÷I V=R×I

（I电流）（v电压）（R电阻）



电阻串联特点：越串阻值越大

串联电路特点：串联电路电流处处相等，各个电阻两端电压

相加等于总电压。

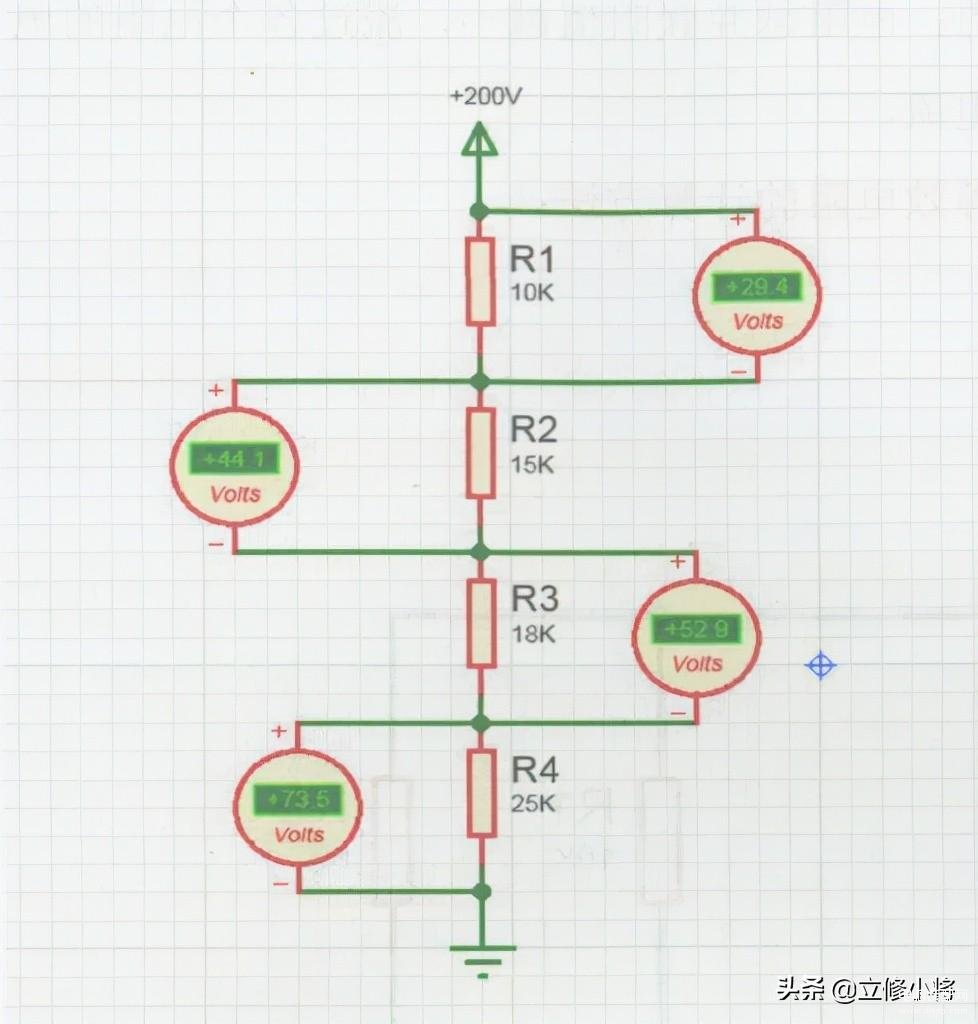

上面的串联电路的计算方法：

第一：先算出总阻值，即R1+R2+R3+R4=68K（68000Ω）

第二：根据欧姆定律算出电流，电压：电阻=电流

即：200÷68000=0.00294117（A）=2.94（MA）

第三：求各个电阻的两端电压V=I*R

R1端电压=2.94×10000=29.4V

R2端电压=2.94×15000=44.1V

R3端电压=2.94×18000=52.9V

R4端电压=2.94×25000=73.5V

串联电路中各个电阻的端电压相加就等于总电压

电阻的并联特点：电阻越并联阻值越小，流过各个电阻的电

流相加等于总电流。

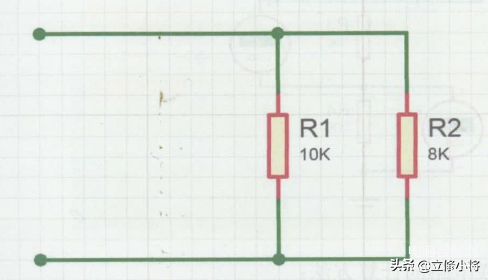

两个电阻并联等效电阻的计算方法：



两个电阻并联阻值计算：R1*R2÷（R1+R2）=RT

上图计算方法：10*8÷（10+8）=80÷18=4.44K

途中的两个等效电阻值为4.44K

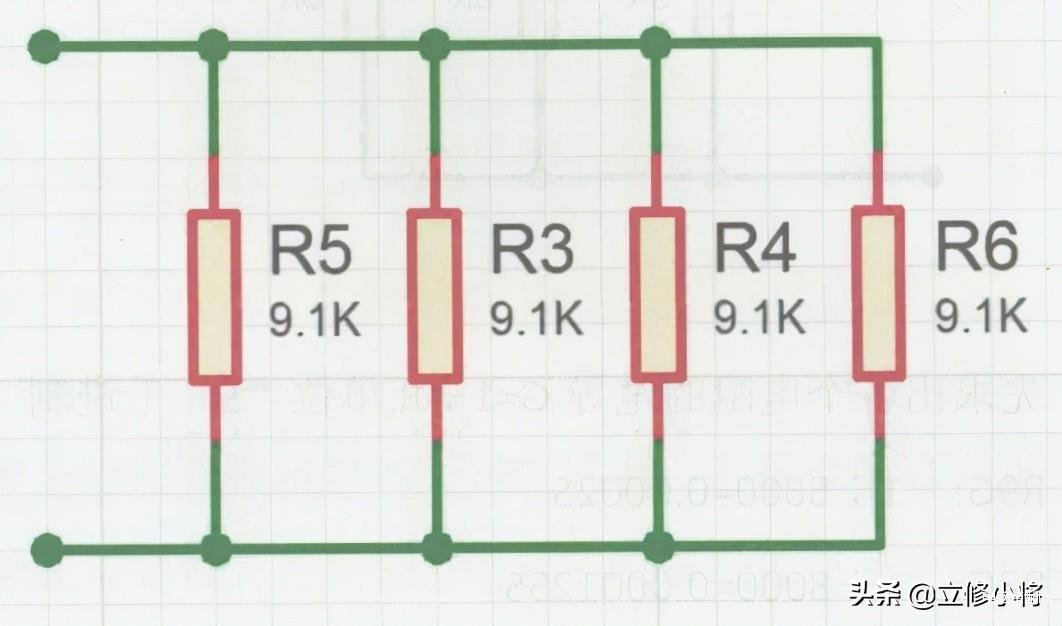

相同的电阻多个相并联计算方法：



把相同电阻阻值除去电阻个数就是等效电阻

9.1K÷4=2.275K

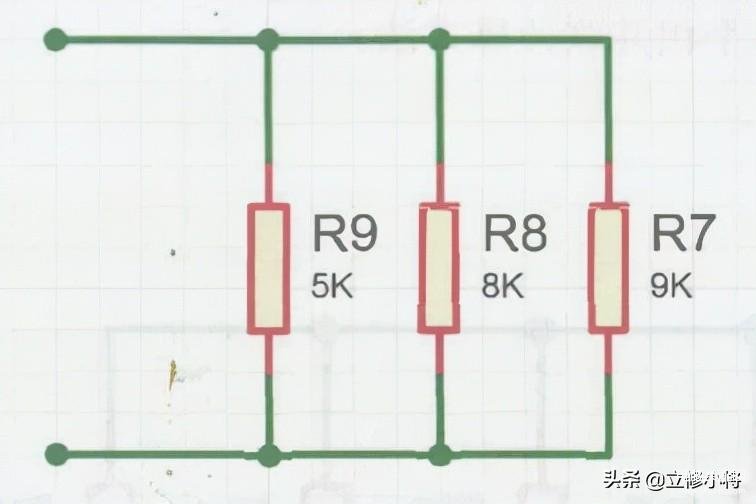

多个电阻并联的计算方法：



第一：先求出各个电阻的电导G=1÷R,单位“S”千进制

R9G: 1÷5000=0.0002S

R8G: 1÷8000=0.000125S

R7G: 1÷9000=0.00011111111S

第二：把各个电导的数值相加之和求出等于0.00043611111

第三：1÷0.00043611111=2292.99Ω=2.292K

注意：计算以上数据时一定要统一到相同单位。
