开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

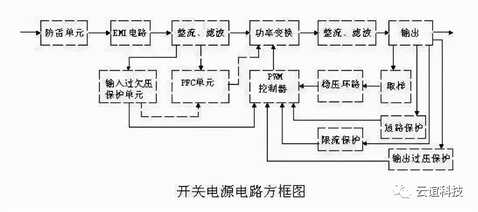

开关电源的电路组成方框图如下：



1、AC输入整流滤波电路原理：

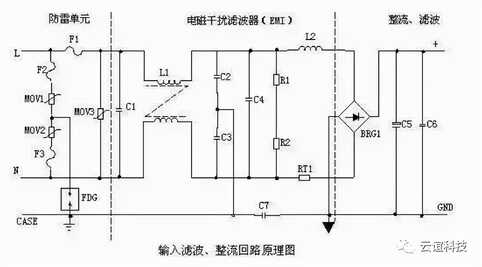

①防雷电路：当遭受到雷打击的时候，产生高压的电流将经过高压电网导入电源时，该电路能进行防止雷击的保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值将降低，使高压的能量消耗在压敏电阻两端上，从而防止电压过高。若电流过大，F1、F2、F3熔断丝将会自身烧毁以便保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源产生的干扰，同时也防止电源自身产生的高频信号杂波对电网电压产生的干扰。当电源电压开启的瞬间，要对电容C5进行充电，由于瞬间产生的电流较大大，加RT1(热敏电阻)就能有效地防止电流过大的影响。因瞬时能量全部消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小(RT1是负温系数元件)，这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的DC电压。如若C5容量变小，输出的交流波动也将随着增大。

2、DC输入滤波电路原理：

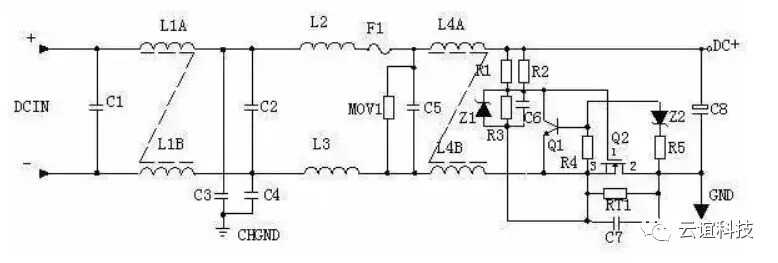

①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的噪声及杂波信号进行一定的抑制，防止对电源产生的干扰，同时也防止电源本身生成的高频信号杂波对电网干扰。电容3和4为安规电容，电感2和3为差模电感。

②该电路其余的元器件将组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，因此电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

3、输出限压保护电路：

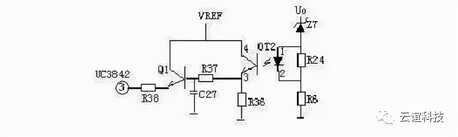

输出限压保护电路如图，当输出电压缓慢升高的时候，稳压管导通光耦导通，Q1基极有驱动电压而导通，UC3842③电压升高，输出降低，稳压管不导通，UC3842③电压降低，输出电压升高。周而复始，输出电压将稳定在一范围内(取决于稳压管的稳压值)。
